Wie wählt man ein elektromagnetisches Impulsventil für einen Beutelfilter aus und passt es an?

Im Bereich der industriellen Staubbekämpfung bestimmt das Ascheentfernungssystem eines Schlauchfilters direkt die Betriebseffizienz und Stabilität der Anlage. Als zentraler Aktuator des Ascheentfernungssystems sind die Auswahl und Konfiguration elektromagnetischer Impulsventile von entscheidender Bedeutung. Eine falsche Auswahl kann nicht nur zu einem erhöhten Widerstand im Staubabscheider und einem verringerten Prozessluftvolumen führen, sondern sogar zu Gerätestörungen. Daher ist die wissenschaftlich fundierte und vernünftige Auswahl und Konfiguration elektromagnetischer Impulsventile der Schlüssel zur Gewährleistung eines effizienten Betriebs des Staubentfernungssystems.

I. Klären Sie die Grundprinzipien für die Auswahl von Impulsventilen

Der Konstrukteur des Beutelfilters ist das Entscheidungsgremium für die Auswahl elektromagnetischer Impulsventile.

Die Ascheentfernung ist eine wichtige Maßnahme, um den normalen Betrieb des Pulsbeutelfilters sicherzustellen.Das Impulsventil stellt die Luftquelle dar, während die Förderung und Verteilung des Blasrohrs sowie das Ansprechverhalten des Filterbeutels gemeinsam die endgültige Wirkung bestimmen. Blasleistung und Luftmenge des Impulsventils müssen übereinstimmenDer Staubkuchen bildete sich auf der Oberfläche des Filterbeutels.Eine unzureichende Ascheentfernung kann zu einem erhöhten Gerätewiderstand, einem verringerten Verarbeitungsluftvolumen und einer Verschlechterung der Systembetriebsbedingungen führen; Eine übermäßige Ascheentfernung kann zu Schäden am Filterbeutel führen und die Emission von Feinstaub erhöhen. Daher ist die präzise Auswahl des Impulsventils der technische Schlüssel zum Ausgleich von Gerätewiderstand und Filtrationseffizienz.

Die Blasleistung des Impulsventils wird durch verschiedene Faktoren im Staubentfernungssystem eingeschränkt.

Vom Eingangsende aus wirken sich Volumen und Druck des Gasverteilerkastens, der Innendurchmesser des Gasversorgungsrohrs und die Gasversorgungskapazität der Quelle direkt auf die Blasleistung aus. Von der Beladungsseite aus stellen Material, Durchmesser, Länge und Menge des Filterbeutels sowie Temperatur, Luftfeuchtigkeit und Viskosität des Staubs unterschiedliche Anforderungen an das Einblasen. Daher ist es nicht wissenschaftlich, die Staubentfernungsfähigkeit des Impulsventils allein anhand seiner Blaskapazität zu beurteilen.

II. Beherrschen Sie die Typen und anwendbaren Arbeitsbedingungen der Hauptimpulsventile

Derzeit werden elektromagnetische Impulsventile hauptsächlich in drei Typen eingeteilt: rechtwinklige, getauchte und gerade Durchgangsventile. Jeder Typ verfügt über unterschiedliche Struktur- und Leistungsmerkmale, wodurch er für verschiedene Arbeitsbedingungen geeignet ist.

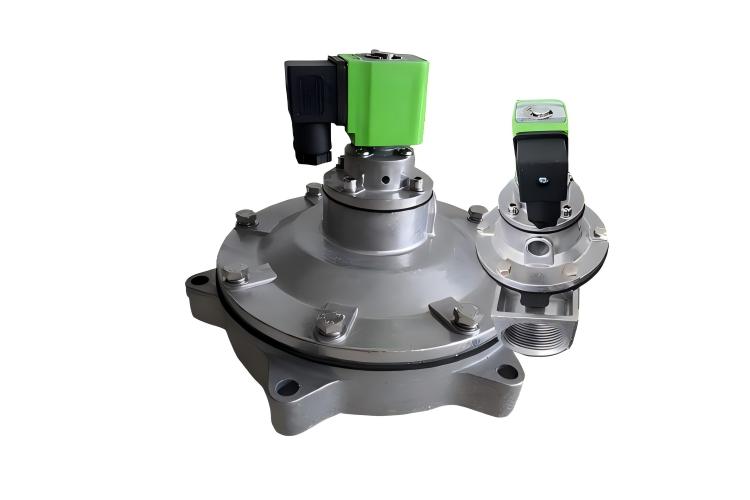

Das rechtwinklige Impulsventil ist ein gängiger Typ mit einem Lufteinlass- und -auslassrohr im rechten Winkel von 90 Grad. Dieser Ventiltyp arbeitet typischerweise bei einem Arbeitsdruck von 0,4 bis 0,6 MPa, bei einer Umgebungstemperatur von -10 °C bis 55 °C und einer relativen Luftfeuchtigkeit von nicht mehr als 85 %. Aufgrund seiner kompakten Bauweise wird es häufig in Online-Entaschungsanlagen unter konventionellen Betriebsbedingungen eingesetzt.

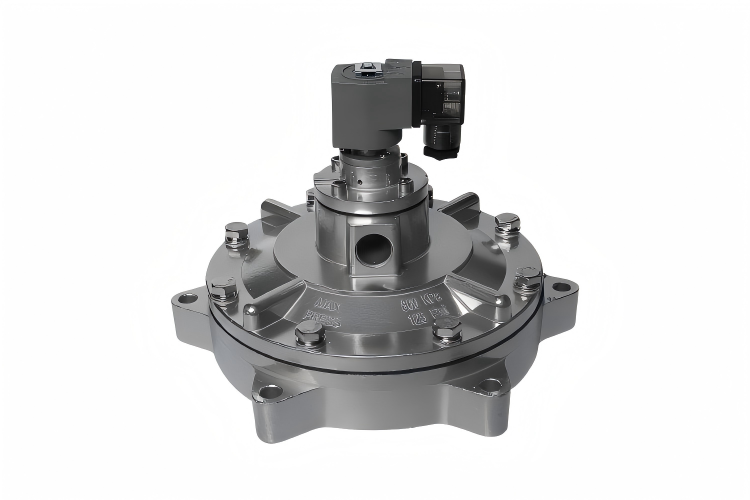

Das getauchte Impulsventilverdankt seinen Namen dem Einbau im Gassack. Diese Struktur verringert den Strömungswegwiderstand und senkt den Druck der Blasgasquelle, wodurch sie für Niederdruckanwendungen geeignet ist. Der Druck der Blasgasquelle kann nur 0,2 bis 0,3 MPa betragen, was den Energieverbrauch senken und die Lebensdauer der Membran verlängern kann.

Die Mittellinien des Lufteinlasses und -auslasses des Durchgangsimpulsventils sind ausgerichtet. Sein Vorteil ist die bequeme Installation und es wird häufig in Airbox-Pulsstaubabscheidern verwendet. Der Nachteil besteht jedoch darin, dass der Luftstrom beim Durchgang durch das Ventilgehäuse einen größeren Widerstand erfährt.

III. Präzise Anpassung basierend auf Betriebszustandsparametern

Bei der Auswahl eines Modells sollte man sich nicht nur auf Erfahrung oder einen einzelnen Parameter verlassen, sondern eine umfassende Analyse anhand spezifischer Betriebsbedingungen und Parameter durchführen.

Die Betriebstemperatur ist eine wichtige Grundlage für die Modellauswahl.

Beispielsweise ist das rechtwinklige Impulsventil typischerweise für den Einsatz in Umgebungen von -10℃ bis 55℃ geeignet. Für spezielle Hoch- oder Tieftemperaturumgebungen ist es notwendig, Membrankomponenten mit entsprechender Temperaturbeständigkeit oder speziell angepasste Produkte auszuwählen.

Die Auswahl des Ventiltyps richtet sich nach dem erforderlichen Druck für die Ascheentfernung.

Wenn der vom System bereitgestellte Druckluftdruck relativ niedrig ist (0,2–0,4 MPa), sollte das getauchte Impulsventil bevorzugt werden; Wenn der Druck ausreichend ist (0,4–0,6 MPa), kann entweder der rechtwinklige Typ oder der gerade Durchgangstyp angewendet werden.

Auch die Eigenschaften von Staub dürfen nicht außer Acht gelassen werden.

Für Staub mit hoher Viskosität und hoher Konzentration ist eine stärkere Staubentfernungsfähigkeit erforderlich, was ein Impulsventil mit ausreichendem Blasvolumen und stabiler Öffnungsleistung erfordert.

IV. Abschluss

Das Entaschungssystem eines Beutelfilters ist ein komplexes Ganzes, und die Auswahl und Konfiguration von Impulsventilen ist nicht nur eine technische Angelegenheit, sondern erfordert auch umfangreiche praktische Erfahrung. Von der Gestaltung des Luftverteilerkastens über die Anordnung der Einspritzrohre bis hin zur Auswahl der Impulsventile beeinflusst jede Verbindung den endgültigen Effekt der Ascheentfernung. Man geht davon aus, dass es mit der Weiterentwicklung der Industrietechnologie in Zukunft wissenschaftlichere und praktischere Methoden geben wird, um die Auswahl und Konfiguration von Impulsventilen zu steuern und so die Entwicklung der industriellen Staubentfernungstechnologie in eine effizientere und energiesparendere Richtung voranzutreiben.
