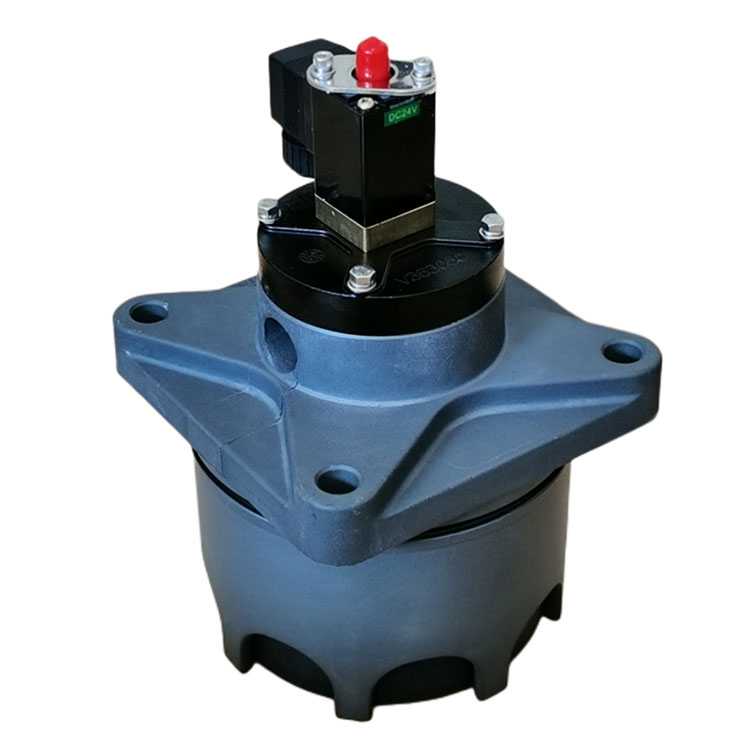

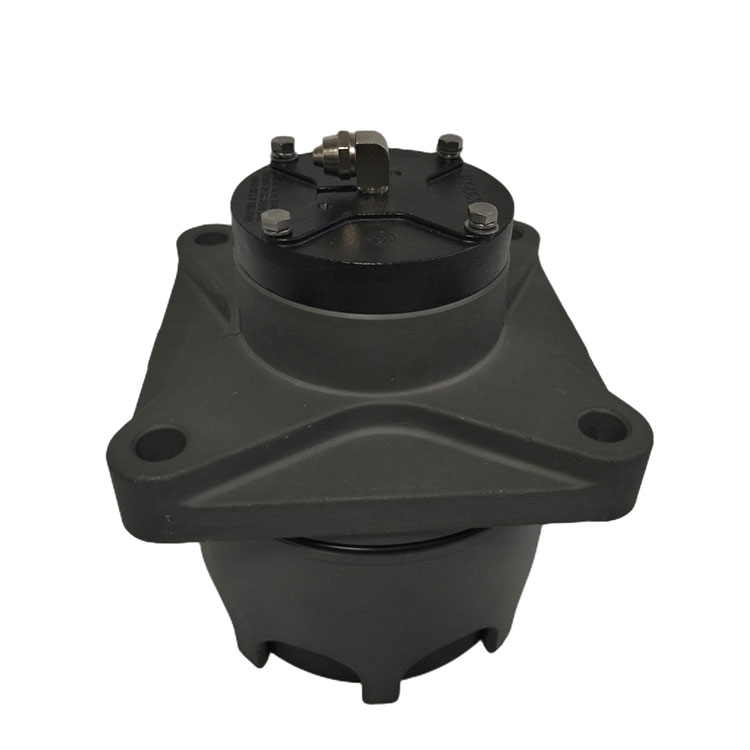

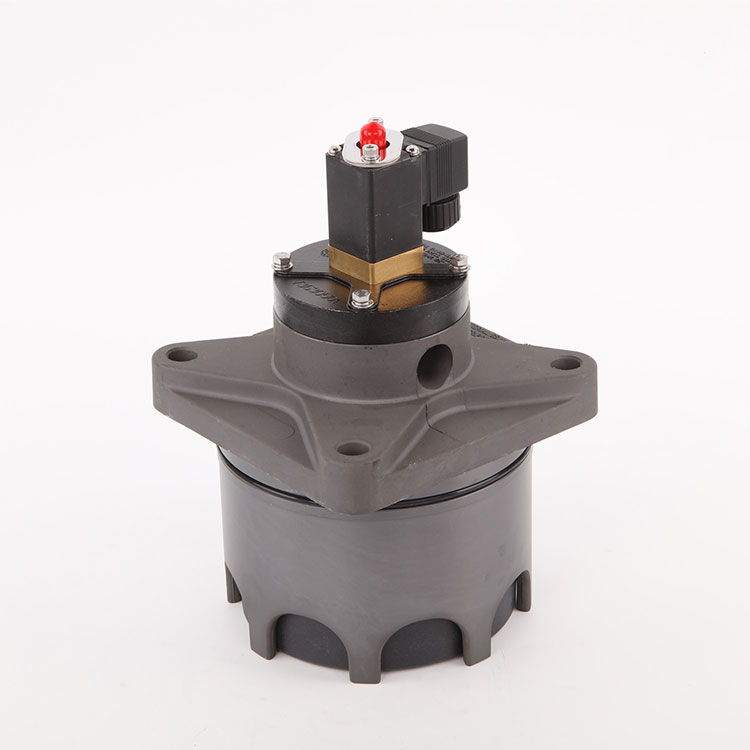

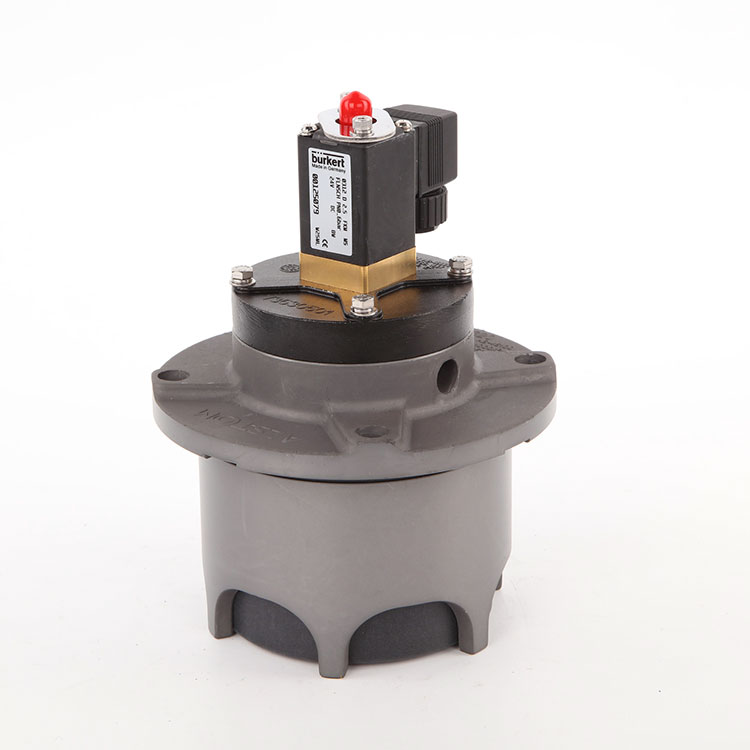

Kolbenpulsventil

Qingdao Star Machine bietet V1614718 Kolbenimpulsventil und basiert auf dem elektromagnetischen Impulsventil und dem Entwurf des Biston -Mechanismus -Mechanismus, die eingebettete Struktur mit stärkerer Blasenleistung und längerer Lebensdauer eingebaut. Die Kernmerkmale sind:

Strukturelle Merkmale

Der aus elektromagnetische Pilotkopf, Kolben und Ventilkörper bestehend aus der Heckkammer ist größer als die vordere Kammer, und die pneumatische Kraft sorgt für den empfindlichen Schließzustand.

Stornierung von Gummiemembran und Druckfeder, die Verwendung einer hochfesten Kolbenstruktur, verbessert die Haltbarkeit signifikant.

Das Arbeitsprinzip des Kolbenpulsventils ist in zwei Stufen unterteilt:

Blaszustand: Nachdem das Signal vom elektrischen Controller eingegeben wurde, öffnet der elektromagnetische Pilotkopf das Entladungsloch, und das Druckgas in der vorderen Kammer des Kolbens hebt den Kolben hinauf und öffnet den Blasenkanal.

Geschlossener Zustand: Nachdem das Signal verschwunden ist, ist das Entladungsloch geschlossen, der Gasdruck in der Rückkammer des Kolbens drückt den Kolben zum Zurücksetzen und der Kanal wird geschlossen.

Technischer Standard

Arbeitsdruck: 0,2 ~ 0,6 MPa

Spannungsspezifikation: DC24V oder AC220V/50 Hz

Schutznote: IP65

Arbeitsmedium: Luft sauber

Anwendbare Temperatur: Raumtemperaturtyp -25 ~ 85 ℃, Hochtemperatur Typ -25 ~ 230 ℃.

Lebensspanne: 1 Million Mal

Installationsspezifikation des Kolbenpulsventils

Dichtungsanforderungen: Die Gewindeverbindung sollte mit PTFE -Rohstoffband oder Gewindedichtungsmittel gefüllt werden, und die kombinierte Oberfläche der Luftverteilungsbox sollte glatt und sauber sein.

Luftquellenverarbeitung: Das Lufteinlassrohr des Luftverteilungskasten sollte mit einem Filter und einem Regler installiert werden, und der Boden ist mit einem Abflussventil ausgestattet, um sicherzustellen, dass die Druckluft trocken und frei von Verunreinigungen ist.

Verarbeitungsgenauigkeit: Die Air -Paket -Installation Endfläche gemäß Abbildung 2 Verarbeitung, um sicherzustellen, dass die Größentoleranz und Oberflächenrauheit.

Reinigungsanforderungen: Der Airbag und die Blowrohr sollten vor der Installation gründlich gereinigt werden, um Restabfälle zu vermeiden.

Verbindung

Bei der Installation mit dem runden Verteiler sollten die Abmessungen nach Abb. 3 betragen, um die Anpassung der Verbindung zu gewährleisten (z. B. φ150/φ120 -Apertur).

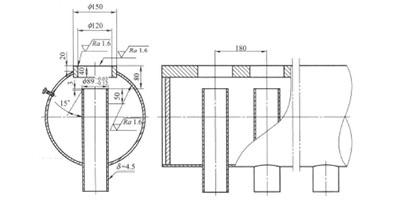

Das Bearbeitungsdiagramm der Verteilerverbindung (Abb. 2) gibt die Schlüsselabmessungen an: 180 mm Gesamtbreite, 15 ° -Kämmer, δ = 4,5 mm Wanddicke.

Externe Dimensionen

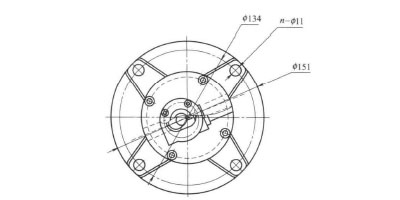

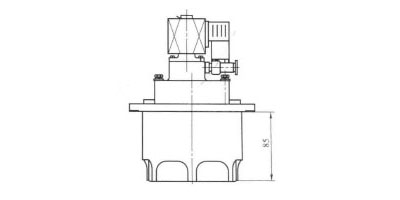

Die externen Abmessungen des 3-Zoll-Kolbenimpulsventils sind in Abbildung 3 dargestellt, wobei Schlüsselparameter wie die Gesamtlänge von 134 mm und Montagelöcher von φ151mmmm gekennzeichnet sind.

Mit kompaktem Design und flexibler Blowpipe -Anordnung eignet sich das Ventil für die Nachfrage nach hoher Effizienz -Asche -Reinigung im Systementfernungssystem für industrielle Staub. Durch die Optimierung der Kolbenstruktur und der elektromagnetischen Kontrolle erreicht sie eine schnelle Reaktion und den stabilen Betrieb und erfüllt die strengen Anforderungen an Zuverlässigkeit und Präzision für Exportprodukte.
