Was sind die Unterschiede zwischen rechtwinkligen, getauchten und geraden Impulsventilen? Wie wählt man nach Bedarf aus?

Das elektromagnetische Impulsventil ist die wichtigste Betätigungskomponente in Pulse-Jet-Reinigungssystemen und dient als Druckluft-„Schalter“ für Pulse-Jet-Schlauchfilter-Staubabscheider. Seine Leistung wirkt sich direkt auf die Verarbeitungskapazität und Stauberfassungseffizienz des Kollektors aus. Um Industrieanwendern dabei zu helfen, die technischen Unterschiede zwischen den drei gängigen Impulsventiltypen – rechtwinklig, getaucht und Durchgangsventil – genau zu verstehen und Auswahlpläne wissenschaftlich zu formulieren, werden in diesem Artikel systematisch die Struktur, Prinzipien und Anwendungsszenarien dieser Ventile auf der Grundlage technischer Spezifikationen und Produkteigenschaften der Branche beschrieben. Es bietet Referenz für die Konstruktion der Staubentfernungstechnik sowie für den Betrieb und die Wartung von Geräten.

I. Kerndefinitionen und Strukturmerkmale der drei Impulsventiltypen

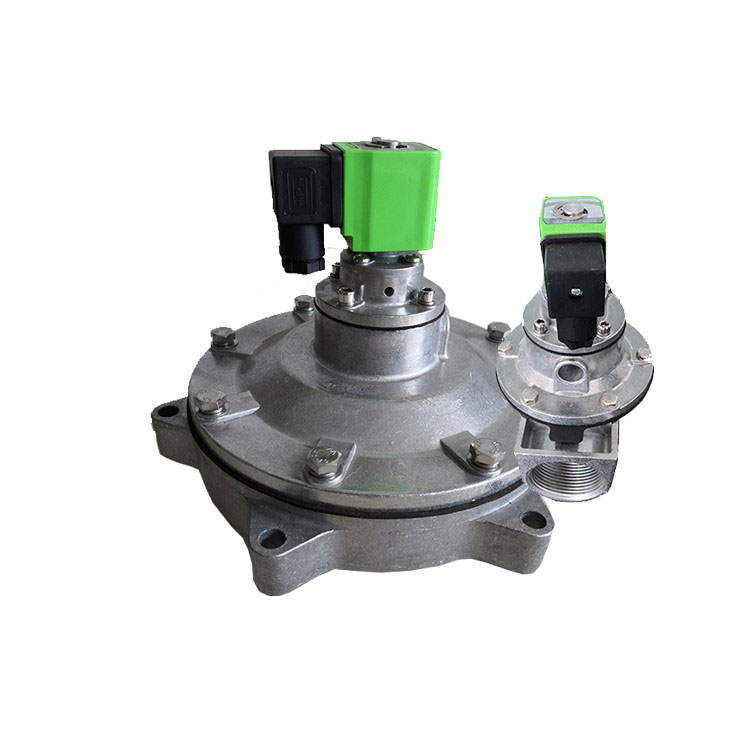

Rechtwinkliges elektromagnetisches Impulsventil

Seine Besonderheit besteht darin, dass die Lufteinlass- und -auslassrohre des Eckventils im 90°-Winkel verlaufen. Der Ventilkörper und die Haube sind aus Aluminiumlegierungsmaterial druckgegossen. Nach der Oberflächenbehandlung weisen sie eine hervorragende Korrosionsbeständigkeit auf. Die Membran und die Dichtung werden im vulkanisierten Verbundverfahren hergestellt. Die Rohstoffe für den elektromagnetischen Pilotkopf bestehen aus hocheffizienten magnetischen Materialien und magnetischen Abschirmmaterialien aus Edelstahl. Kritische Komponenten wie Federn und Befestigungselemente bestehen aus Edelstahl. Verbindungsmethode: Das Luftverteilerrohr (Lufttank) und das Blasrohr des Staubsammlers werden in den Einlass bzw. Auslass des Ventils eingeführt und an beiden Enden durch Überwurfmuttern abgedichtet.

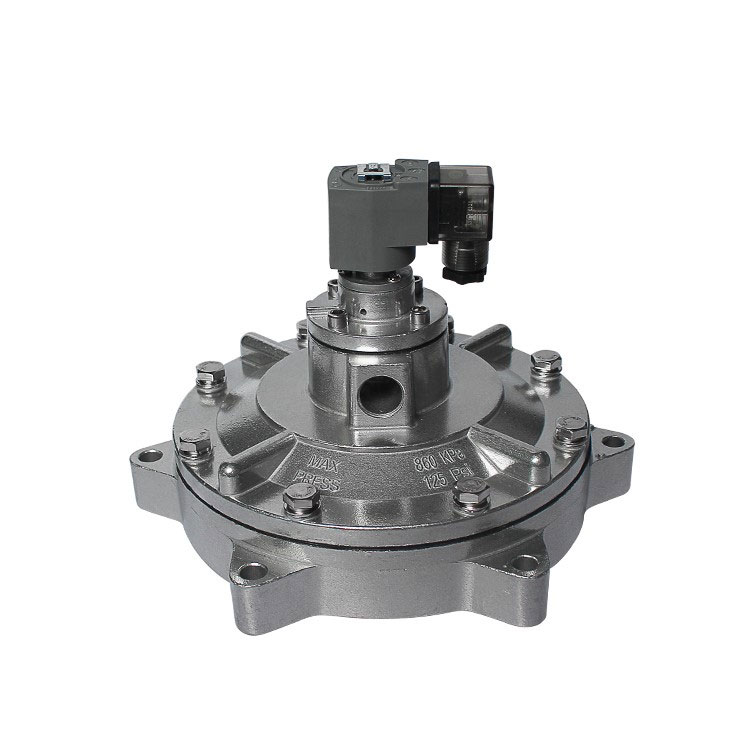

Untergetauchtes elektromagnetisches Impulsventil

Bestehend aus einem elektromagnetischen Pilotkopf, einer Membranbaugruppe (Membran, Druckfeder, Dichtung) und einem Ventilkörper. Es wird im Luftbehälter eingetaucht installiert und über einen Flansch mit dem Behälter verbunden. Der Auslassanschluss befindet sich zentral im Ventilkörper im Behälter und erstreckt sich durch Komponenten wie eine wanddurchdringende Vorrichtung, um für den Betrieb in die Blaskammer zu gelangen. Dieser Ventiltyp verfügt über ein optimiertes Strömungskanaldesign, das den Gasströmungswiderstand wirksam reduziert und so einen stabilen Betrieb auch unter Niederdruckbedingungen gewährleistet. Dieses Design senkt den Energieverbrauch und verlängert die Lebensdauer der Membran.

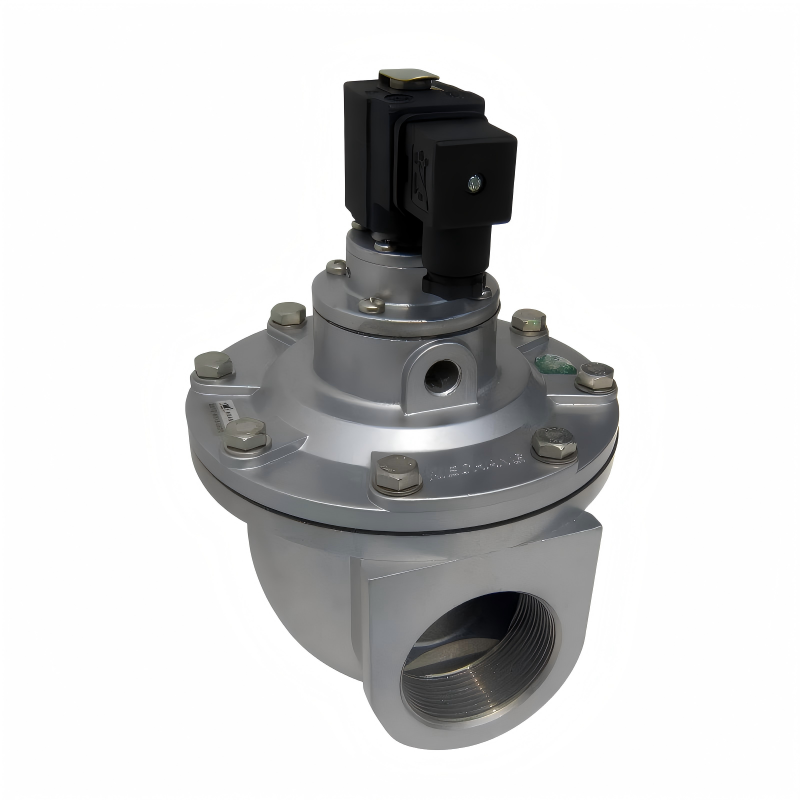

Durchgangsventil mit elektromagnetischem Impuls

Die Mittellinien des Lufteinlasses und -auslasses sind in einer geraden Linie ohne Winkelabweichung ausgerichtet, wobei die Gasströmungsrichtung deutlich auf der Oberfläche des Ventilkörpers markiert ist. Bei der Installation wird ein Ende an das vom Lufttank ausgehende Luftrohr und das andere Ende an das Luftrohr der Blaskammer angeschlossen. Seine einfache Struktur erleichtert die Installation und macht ihn zu einer häufigen Komponente in Lufttank-Pulsstaubabscheidern.

II. Vergleichende Analyse gemeinsamer und unterschiedlicher Arbeitsprinzipien

Funktionsprinzip von rechtwinkligen Impulsventilen

Eine Membran im Ventil unterteilt es in eine vordere und eine hintere Luftkammer. Bei zugeführter Druckluft gelangt diese über einen Drosselanschluss in die hintere Kammer. Der Druck in der hinteren Kammer zwingt die Membran, die Auslassöffnung abzudichten, wodurch das Ventil in den „geschlossenen“ Zustand versetzt wird.

Ein elektrisches Signal vom Impulsstrahlsteuergerät bewegt den Anker des elektromagnetischen Impulsventils und öffnet so die Entlüftungsöffnung der hinteren Kammer. Der Druck in der hinteren Kammer wird schnell abgebaut, wodurch sich die Membran zurückzieht. Anschließend strömt Druckluft durch den Ventilauslass und versetzt das Impulsventil in den „offenen“ Zustand. Durch die sofortige Freisetzung von Druckluft entsteht ein Strahlstrom.

Wenn das elektrische Signal vom Impulsregler aufhört, wird der Ventilanker zurückgesetzt. Die Entlüftung der hinteren Kammer schließt sich und der Druck in der hinteren Kammer steigt, wodurch die Membran zurück gegen den Ventilauslass gedrückt wird. Das Impulsventil kehrt in den „geschlossenen“ Zustand zurück.

Funktionsprinzip des Tauchimpulsventils

Das Impulsventil ist in eine vordere und eine hintere Kammer unterteilt. Wenn Druckluft zugeführt wird, gelangt diese durch eine Drosselöffnung in die hintere Kammer. Der Druck in der hinteren Kammer zwingt die Membran, den Ventilauslass abzudichten, wodurch das Impulsventil im „geschlossenen“ Zustand bleibt.

Wenn ein elektrisches Signal vom Impulsregler den Ventilanker bewegt, öffnet sich die Entlüftung der hinteren Kammer. Ein schneller Druckverlust in der hinteren Kammer führt dazu, dass sich die Membran bewegt und die Druckluft durch den Ventilauslass austritt. Das Impulsventil geht in den „offenen“ Zustand über und gibt kurzzeitig einen Druckluftstoß ab.

Wenn das elektrische Signal vom Impulsregler aufhört, wird der Ventilanker zurückgesetzt, die Entlüftung der hinteren Kammer schließt und der Druck in der hinteren Kammer steigt, wodurch die Membran gezwungen wird, den Ventilauslass abzudichten. Das Impulsventil kehrt in den „geschlossenen“ Zustand zurück.

Funktionsprinzip des Durchgangsimpulsventils

1. Power-Off-Verschluss: Druckluft gelangt durch das Drosselloch in die hintere Kammer. Druck in der hinteren Kammer > Druck in der vorderen Kammer, wodurch die Membran gedrückt wird, um den Hauptventilauslass abzudichten, wodurch das Ventil geschlossen wird.

2. Öffnen beim Einschalten: Der Impulsregler sendet ein Signal, die elektromagnetische Kraft hebt den Anker an und öffnet die Entlüftungsöffnung. Der Druck in der hinteren Kammer wird schnell abgebaut, wodurch ein Druckunterschied zwischen der vorderen und der hinteren Kammer entsteht. Die Membran bewegt sich nach hinten, öffnet den Hauptventilanschluss und Druckluft wird ausgeblasen.

3. Ausschalt-Reset: Wenn das elektrische Signal aufhört, kehrt die Ankerfeder zurück und schließt die Entlüftungsöffnung. Der Druck in der hinteren Kammer wird durch das Drosselloch wiederhergestellt, wodurch die Membran zurückgesetzt wird, den Hauptventilanschluss schließt und in den Ausgangszustand zurückkehrt.

III. Wichtige technische Parameter und Auswahlkriterien

Kerntechnische Parameterstandardisierung: Inländische rechtwinklige und gerade Durchgangsimpulsventile arbeiten in einem Druckbereich von 0,4 bis 0,6 MPa. Importierte Gegenstücke arbeiten unabhängig vom Typ gleichmäßig mit 0,4–0,6 MPa. Beide Kategorien weisen keine grundlegenden Unterschiede in der Drucktoleranz oder den Anwendungsdruckwerten auf.

Drei Grundprinzipien für die wissenschaftliche Auswahl

1. Prinzip der Betriebsdruckkompatibilität: Bei Niederdruckszenarien (die einen reduzierten Luftquellendruck erfordern) priorisieren Sie eingetauchte elektromagnetische Impulsventile. Wählen Sie für Standarddruckbedingungen (0,4–0,6 MPa) je nach Installationsbeschränkungen flexibel rechtwinklige oder gerade Durchgangstypen aus.

2. Prinzip der Anpassung des Installationsraums: Wenn der Lufttank und das Blasrohr vertikal ausgerichtet sind, verwenden Sie rechtwinklige elektromagnetische Impulsventile. Für lineare Anordnungen verwenden Sie Durchgangsventile mit elektromagnetischen Impulsen. Wenn eine interne Installation im Lufttank erforderlich ist, werden getauchte elektromagnetische Impulsventile bevorzugt.

3. Grundsatz der Gerätetyp-Korrespondenz: Airbox-Pulsstaubabscheider sollten in erster Linie elektromagnetische Pulsventile mit geradem Durchgang verwenden. Pulse-Baghouse-Staubabscheider können rechtwinklige elektromagnetische Pulsventile basierend auf dem Installationswinkel auswählen. Für große Staubsammelsysteme, die unter Niederdruckbedingungen betrieben werden, werden getauchte elektromagnetische Impulsventile empfohlen.

IV. Branchenanwendungskontext und Ausblick

Elektromagnetische Impulsventile werden häufig in Staubsammelanwendungen eingesetzt und ihre Leistungsstabilität wirkt sich direkt auf die Effizienz der Umweltbehandlung und die Kontinuität der industriellen Produktion aus. Da sich die Umweltstandards immer weiter verbessern, steigen auch die Anforderungen an energieeffiziente und langlebige Impulsventile. Diese Veröffentlichung technischer Vergleiche und Auswahlrichtlinien für drei gängige Impulsventiltypen soll Industrieanwendern dabei helfen, Auswahlfallen zu vermeiden, die Effizienz des Staubabscheidesystems zu verbessern und die Betriebskosten zu senken. Zukünftig werden sich die technologischen Fortschritte auf eine präzisere Druckregelung, eine längere Lebensdauer und eine breitere Anpassungsfähigkeit an unterschiedliche Betriebsbedingungen konzentrieren und so Kernkomponentenunterstützung für die industrielle grüne Transformation bieten.
