Welche Vorbereitungen sind vor der Installation eines Impulsventils erforderlich?

Um die Zuverlässigkeit von Impulsventilen in industriellen Staubabscheidungs- und pneumatischen Fördersystemen zu verbessern, wurde kürzlich ein umfassender technischer Installationsleitfaden veröffentlicht. Dieser Leitfaden soll Industrieanwendern professionelle technische Referenzen bieten, die den gesamten Prozess von der Vorbereitung vor der Installation bis zur Inbetriebnahme abdecken. Durch die Standardisierung der Installationsverfahren werden Geräteausfallraten reduziert und die Lebensdauer der Kernkomponenten effektiv verlängert.

I. Kernvorbereitungen vor der Installation

Vorbereitung vor der Installation fürelektromagnetische Impulsventileist von grundlegender Bedeutung für die Gewährleistung der Installationsqualität und des anschließenden stabilen Betriebs. Es muss umfassend in vier Schlüsselbereichen umgesetzt werden: Produktüberprüfung, Rohrleitungsreinigung, Luftversorgungs- und Elektroinspektionen sowie Zubehörvorbereitung.

Die Produktüberprüfung ist der primäre Schritt.

Überprüfen Sie vor der Installation, ob das Impulsventilmodell und die Spezifikationen den Designanforderungen entsprechen. Überprüfen Sie sorgfältig den Ventilkörper,Membran, Siegelund andere Komponenten für die Integrität. Bestätigen Sie, dass das Produktzertifikat und die Werkstestberichte vollständig sind.

CLehnen ist entscheidend.

Druckluftleitungen und Anschlüsse gründlich spülen, um Schweißschlacke, Staub und andere Verunreinigungen zu entfernen. Dadurch wird verhindert, dass Fremdkörper Membranen oder Pilotöffnungen blockieren, was den normalen Ventilbetrieb beeinträchtigen könnte.

Überprüfen Sie die Qualität der Luftquelle und die Versorgungskapazität.

Die Systemluftversorgung muss trocken, ölfrei und wasserfrei bleiben. Es wird empfohlen, Filter und Öl-Wasser-Abscheider zu installieren. Stellen Sie außerdem sicher, dass die Kapazität des Lufttanks den momentanen Luftverbrauchsbedarf des Ausblasens decken kann, um eine unzureichende Versorgung zu verhindern.

Stellen Sie sicher, dass die elektrischen Anschlüsse korrekt sind.

Testen Sie vor der Installation den Steuerkreis mit einem Multimeter und vergewissern Sie sich, dass der Steuersignaltyp und der Spannungswert vollständig mit den Anforderungen des Magnetkopfs des Impulsventils übereinstimmen, um Fehlfunktionen oder ein Durchbrennen der Spule zu verhindern.

II. Wichtige technische Überlegungen während der Installation

Die Installation elektromagnetischer Impulsventile muss strikt den technischen Spezifikationen entsprechen und sich auf kritische Aspekte wie Verbindungsabdichtung, Montageausrichtung, Sicherheitsvorkehrungen und Parameterkompatibilität konzentrieren, um sicherzustellen, dass die Installationsqualität den Standards entspricht.

Stellen Sie sicher, dass die Dichtigkeit der Verbindung gewährleistet ist.

Bei der Montage müssen alle Anschlussschnittstellen sauber und bündig sein. Verwenden Sie die vorgeschriebenen Dichtungsmaterialien und ziehen Sie die Schrauben fest an. Führen Sie nach der Installation eine Luftdichtheitsprüfung durch, um Druckluftlecks zu vermeiden.

Stellen Sie sicher, dass die elektrischen Anschlüsse und der Stromkreis ordnungsgemäß geschützt sind.

Elektromagnetische Spulenstecker müssen vollständig eingesteckt und verriegelt sein, wobei die Anschlüsse sicher gecrimpt sein müssen. Steuerkabel sollten an die entsprechenden Klemmen der Steuereinheit angeschlossen werden und die Einführungspunkte dürfen nicht nach oben zeigen, um das Eindringen von Regenwasser zu verhindern, das zu Kurzschlüssen führt. Schließen Sie niemals versehentlich Offline-Zylindersteuersignale an Magnetventileingänge an, da dies bei längerer Stromversorgung zum Durchbrennen der Spule führen kann.

Achten Sie auf die richtige Einbauausrichtung.

Impulsventile müssen vertikal oder im angegebenen Winkel gemäß den Produktanweisungen installiert werden, wobei die Einlass-/Auslassrichtungen auf den Mediumfluss ausgerichtet sein müssen. Eine umgekehrte Installation ist strengstens untersagt.

Vermeiden Sie hohe Temperaturen und mechanische Beschädigungen, um kritische Komponenten zu schützen.

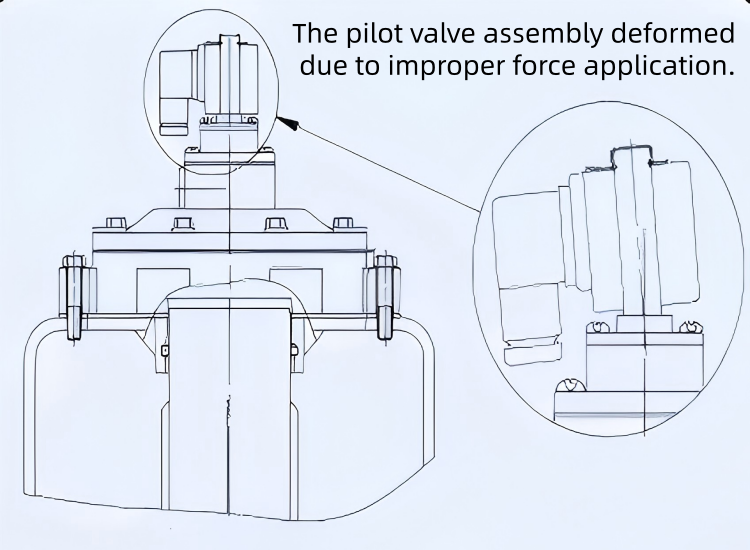

Nach der Installation sind Schweißarbeiten an Luftbehältern, Anschlussflanschen oder Blasrohren verboten, um Schweißspritzer oder Schäden an den Membranen durch hohe Temperaturen zu vermeiden. Gehen Sie beim Transport oder bei der Installation vorsichtig vor, um eine Beschädigung der Magnetventil-Pilotbaugruppe durch Stöße zu vermeiden, die zu einer Verformung der Spulenhülse, einem Blockieren des beweglichen Schafts und einer Behinderung des Ventilbetriebs führen könnte.

Überprüfen Sie die Druck- und Spannungsparameter.

Stellen Sie sicher, dass der Betriebsdruck und die Mediumstemperatur des Systems innerhalb des Nennbereichs des Impulsventils bleiben. Stellen Sie sicher, dass die Versorgungsspannung korrekt ist, die Verkabelung sicher ist und die Isolierung intakt ist.

III. Inbetriebnahme nach der Installation und Sicherheitswarnungen

Die Inbetriebnahme des Systems und Sicherheitsinspektionen nach der Installation sind die letzten Schritte, um einen zuverlässigen Gerätebetrieb sicherzustellen. Die wichtigsten Überlegungen für dieses Verfahren sind folgende:

Die Inbetriebnahme nach der Installation muss im Leerlauf erfolgen.

Testen Sie, ob das Impulsventil reibungslos funktioniert und schnell reagiert. Achten Sie auf ungewöhnliche Geräusche oder Vibrationen während des Betriebs und notieren Sie relevante Parameter.

Halten Sie sich strikt an die Sicherheitshinweise.

Führen Sie niemals Druckluft ein, bevor alle Ventile sicher am Lufttank installiert sind. Um Schäden am Ventilgehäuse zu vermeiden, sind nach der Installation keine Schweißarbeiten zulässig. Isoliermaßnahmen für Ventile in kalten Regionen durchführen.

Vermeiden Sie häufige Installationsfehler.

Unterdimensionierte Lufteinlassrohre zum Lufttank können beispielsweise zu einer unzureichenden Luftzufuhr führen. Eine falsche Verkabelung kann bei längerer Bestromung zum Durchbrennen der Spule führen. Falsche Einstellungen der Impulssignalbreite können normale Blaszyklen stören und Luftressourcen verschwenden. Führen Sie bei der Inbetriebnahme eine gründliche Fehlerbehebung Schritt für Schritt durch.

IV. Anwendungskontext und Branchenbedeutung

Als kritische Steuerungskomponente in automatisierten Systemen wie industrieller Staubabscheidung und pneumatischer Förderung wirkt sich die Betriebsstabilität von Impulsventilen direkt auf die Einhaltung von Umweltvorschriften und die Produktionskontinuität aus. Da die industriellen Umweltstandards immer strenger werden und der Automatisierungsgrad zunimmt, wird professionelles Fachwissen bei der Installation und Wartung kritischer Komponenten wie Impulsventile immer wichtiger. Dieser technische Leitfaden zielt darauf ab, standardisierte Betriebsabläufe zu etablieren und Unternehmen dabei zu helfen, Ausfälle vor Ort zu reduzieren und die Betriebskosten zu senken, um so einen effizienten und stabilen Betrieb ganzer Industriesysteme sicherzustellen.
