DMF-Z-20 Impulsventil

DMF-Z-20 Rechtwinkliges elektromagnetisches Impulsventil Das elektromagnetische Impulsventil (auch als Membranventil bekannt) dient als Druckluft-„Schalter“ für das Impulsstrahl-Reinigungssystem in Impulsstrahl-Schlauchfilter-Staubabscheidern. Gesteuert durch Signale vom Pulse-Jet-Steuergerät führt es nacheinander eine Pulse-Jet-Reinigung der Filterbeutel nach Reihe (oder Fach) durch und hält dabei den Widerstand des Staubabscheiders innerhalb eines voreingestellten Bereichs, um dessen Verarbeitungskapazität und Staubsammeleffizienz sicherzustellen.

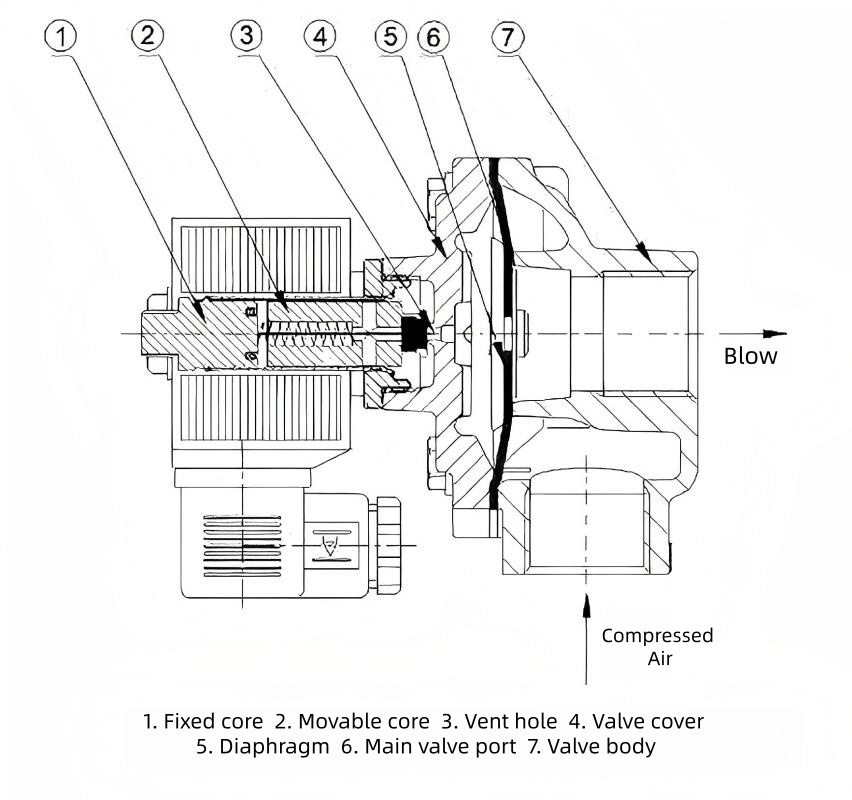

Schematische Darstellung:

Strukturelle Merkmale:

DMF-Z-20 ist ein rechtwinkliges Elektroimpuls-Magnetventil. Seine strukturellen Merkmale sind wie folgt:

Rechtwinkliges Design: Einlass und Auslass bilden einen 90°-Winkel, was einen gleichmäßigen Luftstrom und die Eignung für die Installation zwischen Lufttanks und Staubabscheider-Blasrohren gewährleistet.

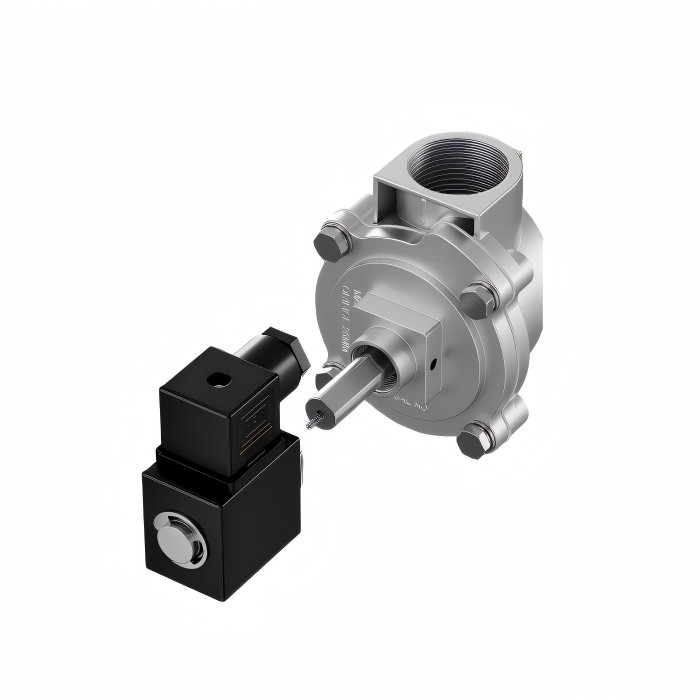

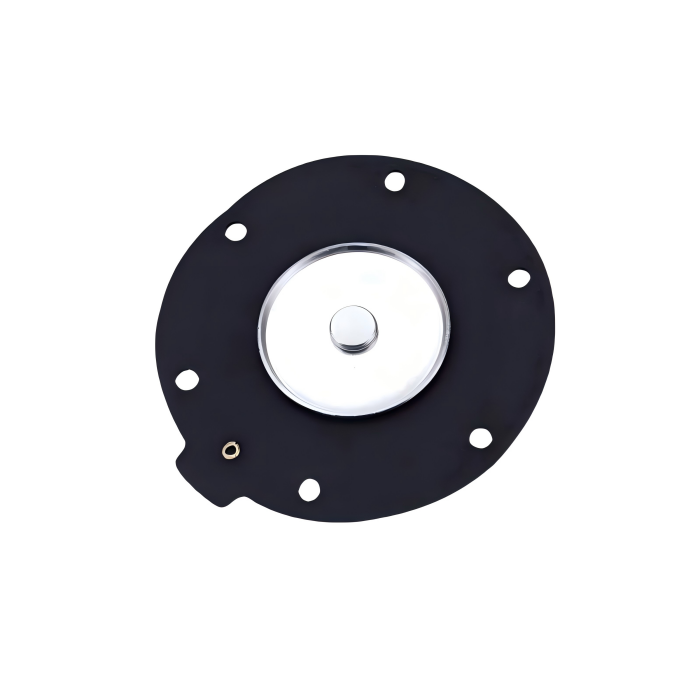

Schlüsselkomponenten: Beinhaltet einen elektromagnetischen Kopf, eine Membran, einen Ventilkörper und eine Feder. Der Ventilkörper besteht aus legiertem Aluminium, während die Membran typischerweise über eine mit Nitrilkautschukgewebe verstärkte Struktur verfügt, die Verschleißfestigkeit und hohe Dichtleistung bietet.

Anschlussmethode: Verfügt über ein G3/4-Zoll-Anschlussgewinde mit einem Nenndurchmesser von 20 mm.

Membranbetätigung: Betätigung durch pneumatische Druckdifferenz. Bei Aktivierung öffnet der Magnetkopf die Entlastungsöffnung, um den Druck in der hinteren Kammer abzulassen, sodass das Gas in der vorderen Kammer die Membran zum Rückblasen anheben kann. Beim Abschalten der Stromversorgung wird die Feder zurückgesetzt, um die Öffnung zu schließen und den versiegelten Zustand wiederherzustellen.

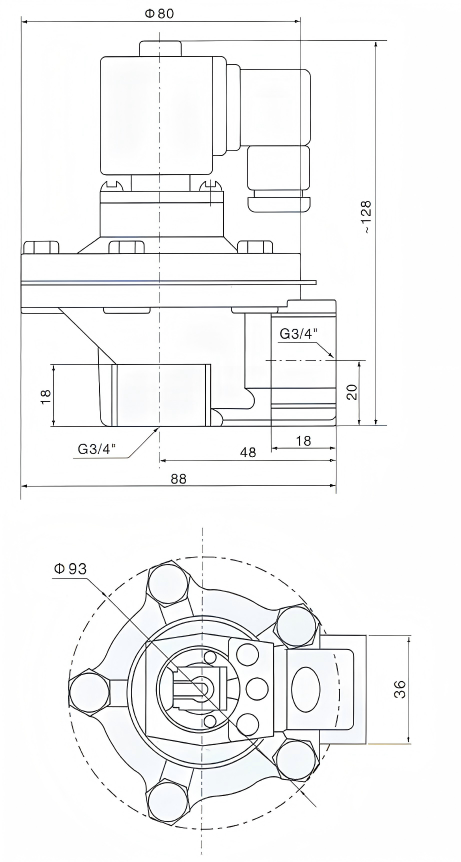

DMF-Z-20 Gesamtabmessungen:

Technische Spezifikationen:

Funktionsprinzip:

DMF-Z-20 Rechtwinkliges elektromagnetisches Impulsventil. Die Membran unterteilt das elektromagnetische Impulsventil in vordere und hintere Luftkammern. Wenn Druckluft zugeführt wird, gelangt diese durch die Drosselöffnung in die hintere Kammer. An diesem Punkt zwingt der Druck in der hinteren Kammer die Membranbaugruppe dazu, den Ventilauslass abzudichten, wodurch das elektromagnetische Impulsventil in den „geschlossenen“ Zustand versetzt wird.

Ein elektrisches Signal vom Impulsstrahlsteuergerät bewirkt, dass der Ventilanker einfährt. Dadurch wird die Auslassöffnung in der hinteren Kammer geöffnet, wodurch der Druck schnell abgebaut wird. Die Membranbaugruppe bewegt sich nach hinten, sodass Druckluft durch den Ventilauslass strömen kann. Das Ventil geht in den Zustand „offen“.

Wenn das elektrische Signal vom Impulsstrahlregler aufhört, wird der Anker des elektromagnetischen Impulsventils zurückgesetzt. Die Auslassöffnung der hinteren Kammer schließt sich und der Druck in der hinteren Kammer steigt, wodurch die Membranbaugruppe gezwungen wird, dicht am Ventilauslass abzudichten. Das elektromagnetische Impulsventil kehrt in den „geschlossenen“ Zustand zurück.

Anwendungsbereiche:

Der DMF-Z-20-Kern ist für Pulse-Jet-Baghouse-Staubabscheider-Reinigungssysteme konzipiert und mit Filterbeuteln, Filterpatronen, Keramikrohren und anderen Filterelementen kompatibel. Es dient als Druckluft-„Schalter“ für das Blowback-System. Seine Anwendungen konzentrieren sich auf industrielle Umgebungen mit hoher Staubbelastung:

Umgebungsstaubkontrolle:Pulse-Jet-Reinigungssysteme, kompatibel mit verschiedenen Schlauchbeutel-/Kartuschen-Staubabscheidern.

Industrielle Fertigung:Baustoffe (Zement/Kalk), Metallurgie (Stahl/Schmelze), Bergbau, Chemie, Pharma, Futtermittelverarbeitung, Holzverarbeitung, Papierherstellung usw.

Andere Anwendungen:Unterstütztes Blasen in pneumatischen Fördersystemen und Geräten/Betriebsbedingungen, die eine Reinigung mit Impulsstrahl erfordern.
