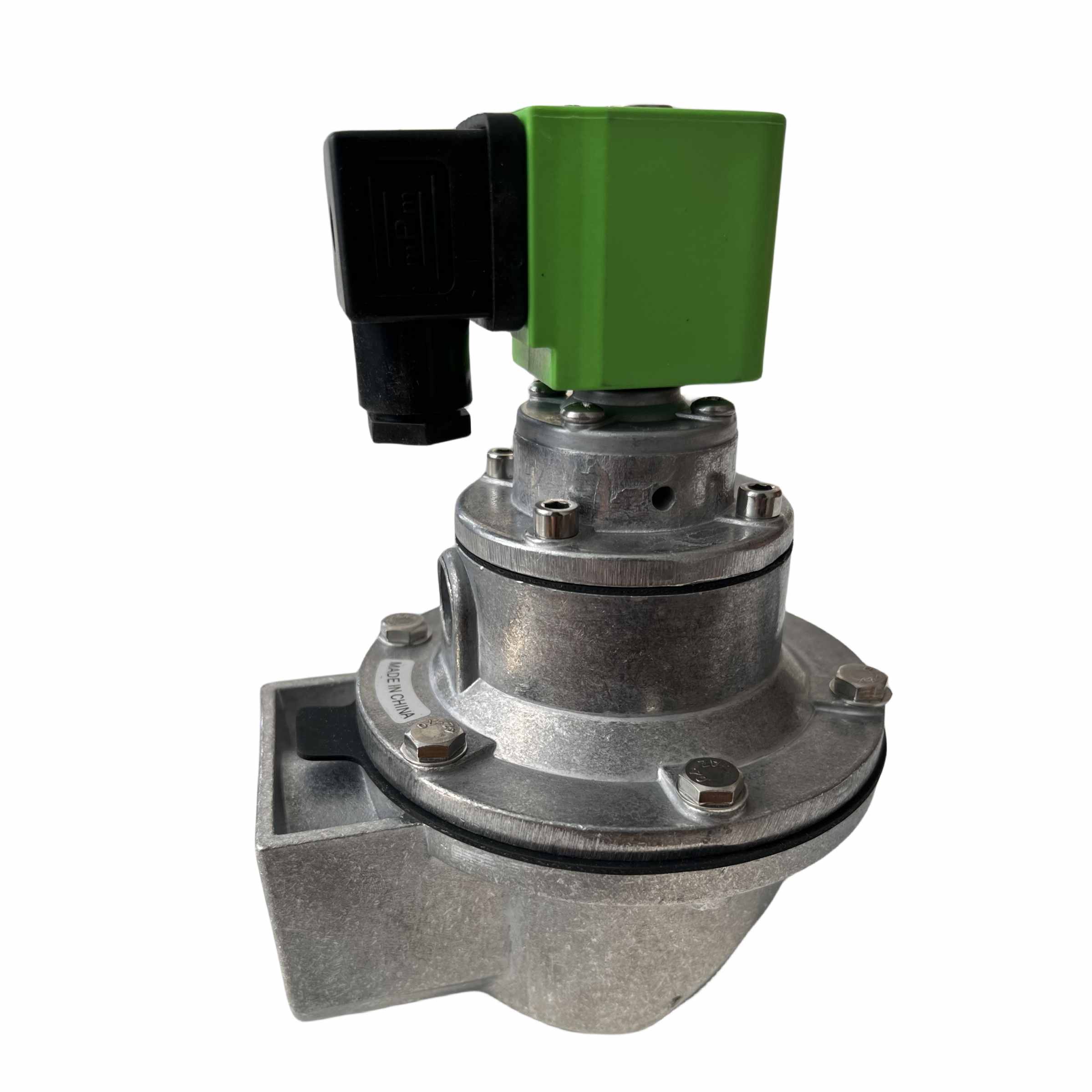

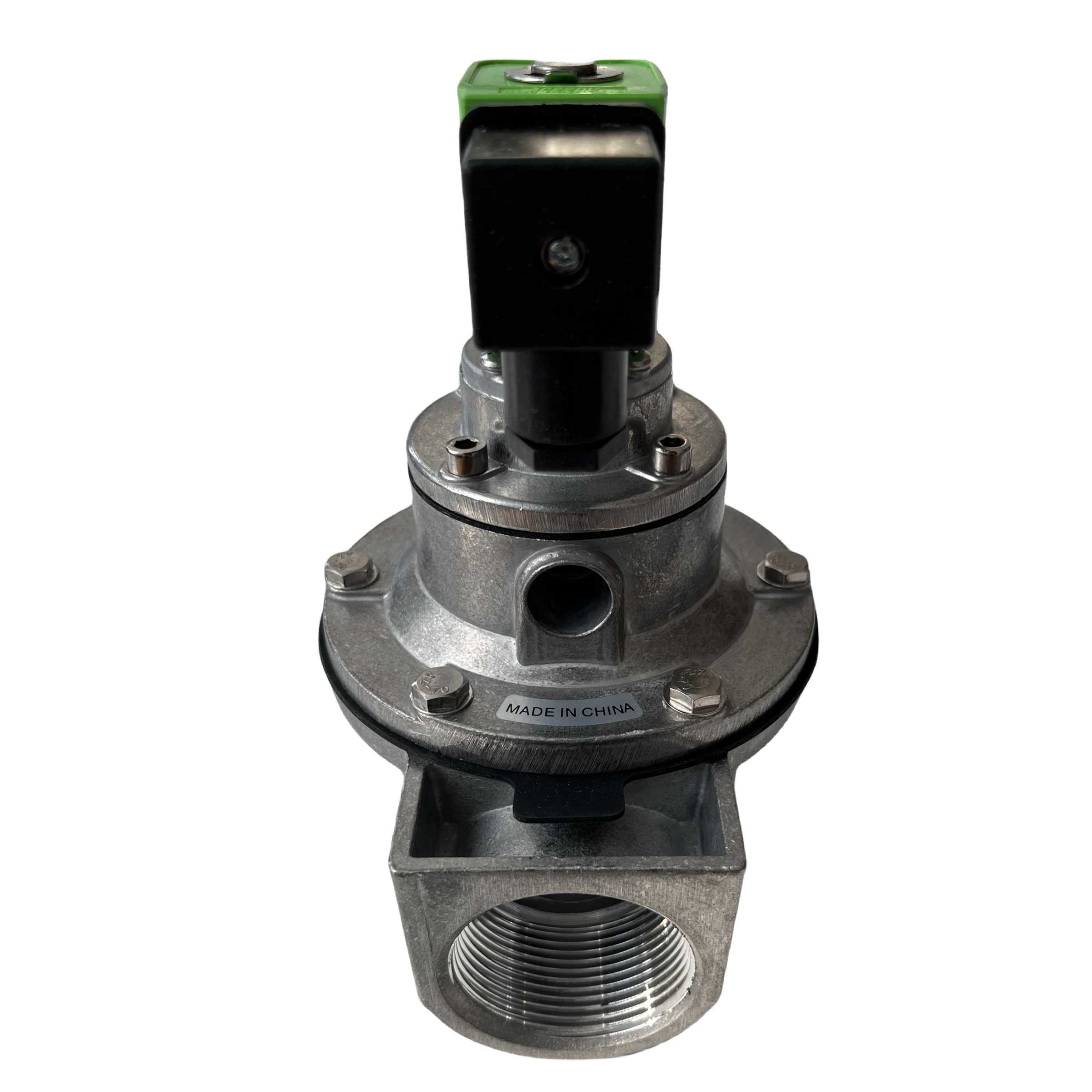

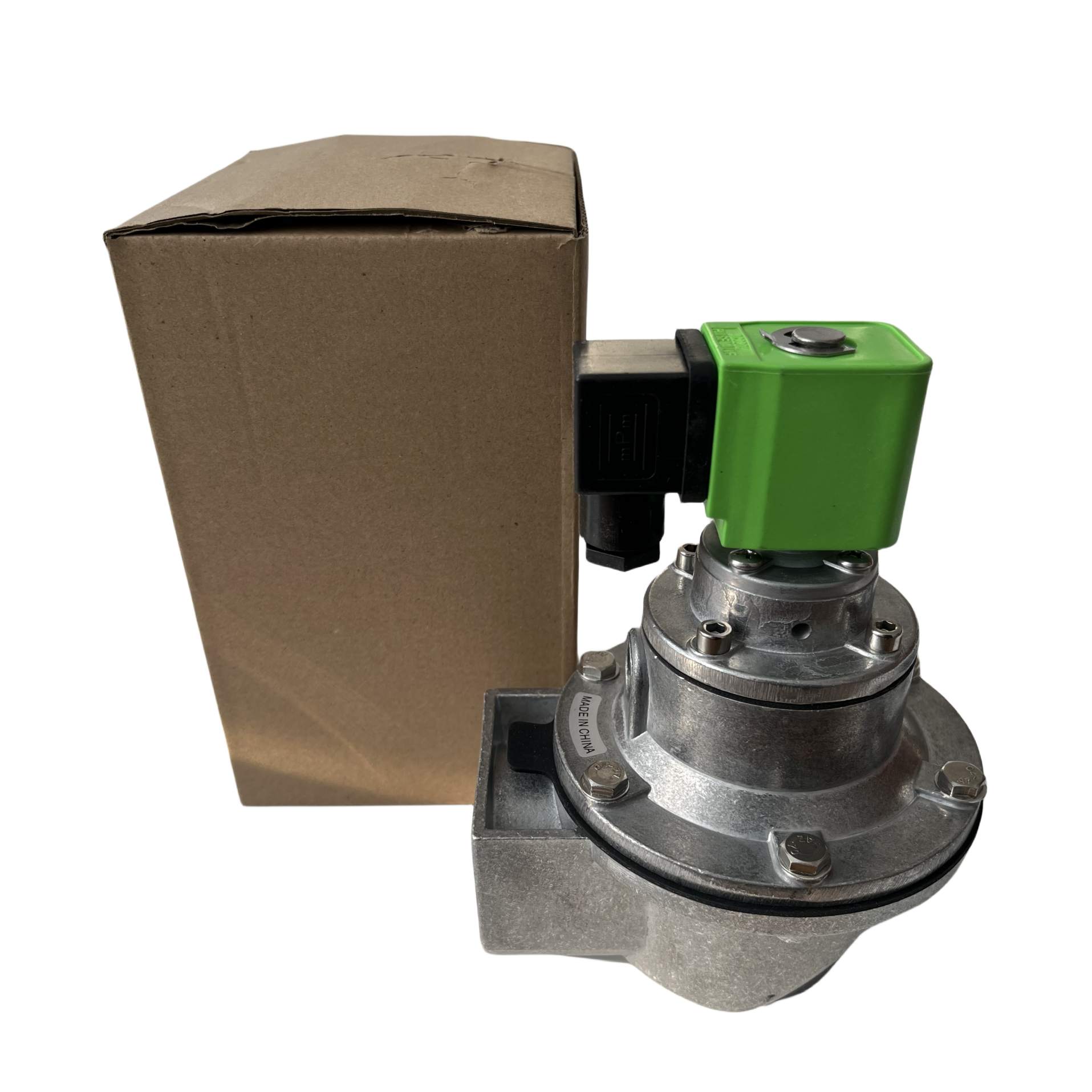

DMF-Z-40S Impulsventil

Produktbeschreibung:

Das DMF-Z-40S-Impulsventil ist ein rechtwinkliges Ventil, das im Pulse-Jet-Reinigungssystem von Pulse-Jet-Schlauchfilter-Staubabscheidern verwendet wird. Es ist hochwirksam für die Reinigung einer Vielzahl von Filterelementen, darunter Rundbeutel, Kuvertbeutel, unregelmäßig geformte Beutel und Metallfaserbeutel sowie Filterpatronen, Keramikrohre und gesinterte Kunststoffplatten. Das Impulsventil kann an Luftbehälter und Staubabscheider-Blasrohre angeschlossen werden, um die erforderlichen Reinigungsluftimpulse zu erzeugen.

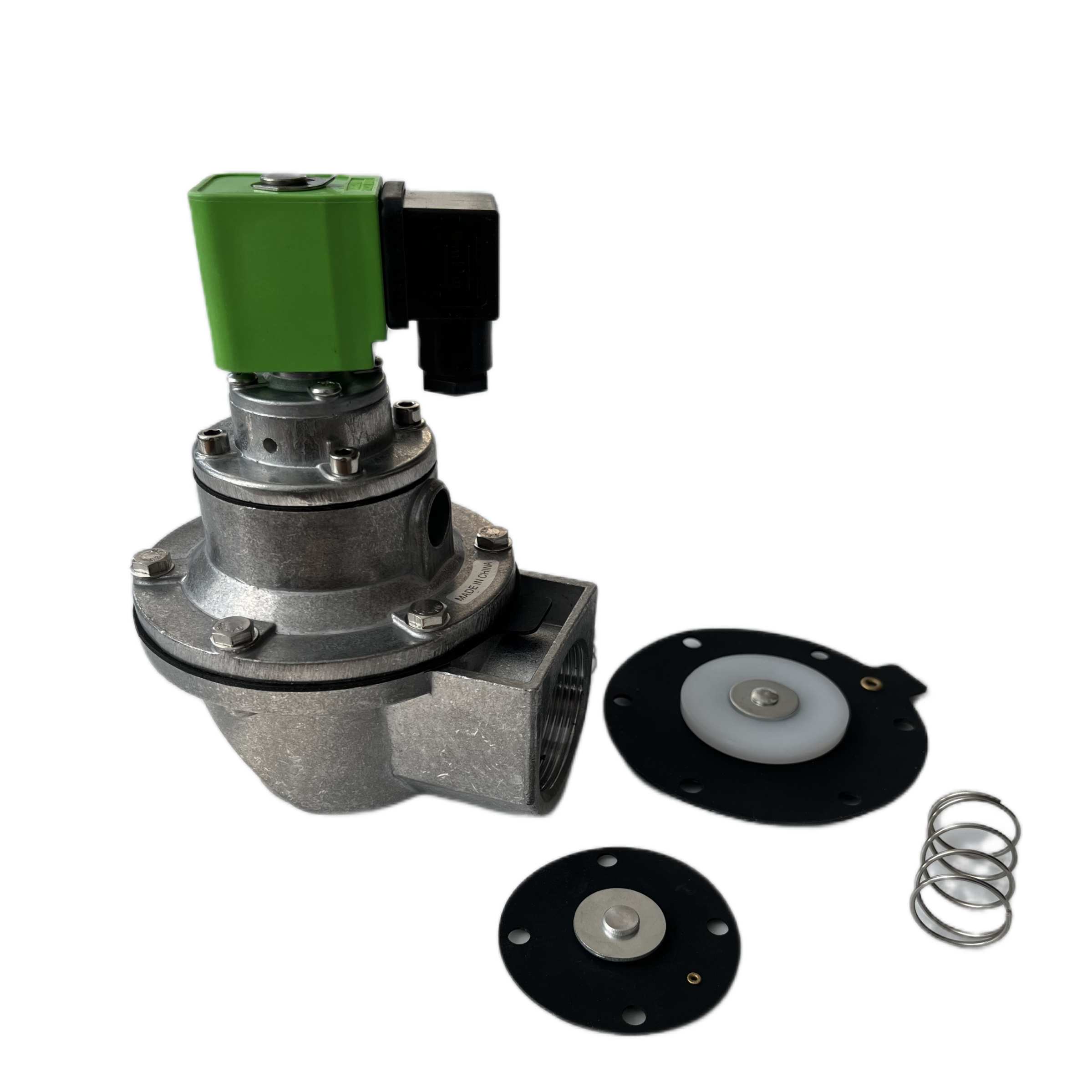

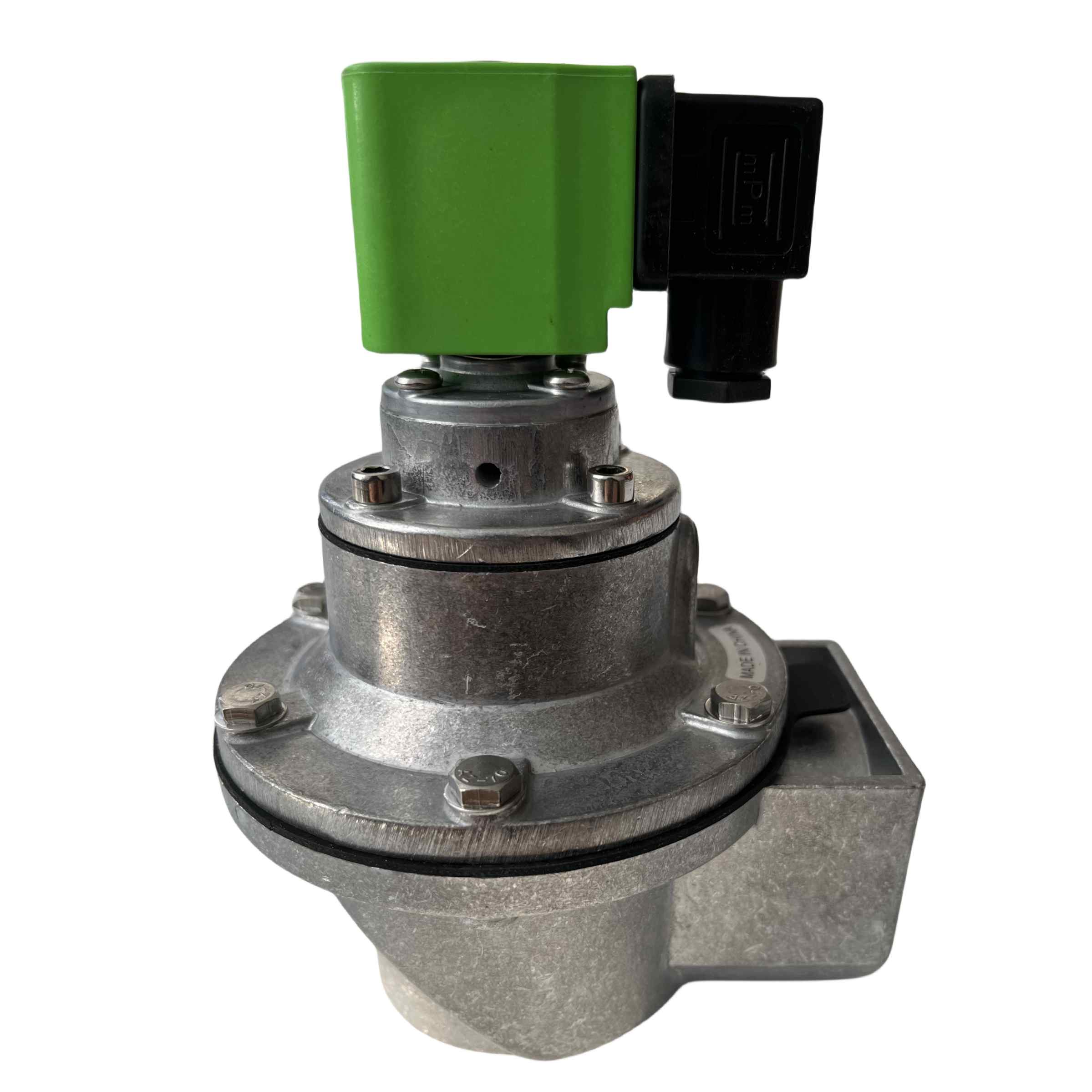

Das Ventil hat ein rechtwinkliges Design mit Einlass- und Auslassanschlüssen im 90-Grad-Winkel. Der Ventilkörper und die Abdeckung bestehen aus einer Aluminiumdruckgusslegierung mit korrosionsbeständiger Oberflächenbehandlung, und die Membran verwendet eine Metall-Gummi-Verbunddichtung. Es funktioniert durch eine Membran, die die vordere und hintere Luftkammer trennt. Wenn ein elektromagnetisches Signal aktiviert wird, wird die hintere Kammer entlüftet, um den Impulsstrahl zu starten. Elektromagnetische Impulsventile haben einen einfachen Aufbau, sind kostengünstig, einfach zu installieren und zu warten, reagieren schnell und verbrauchen nicht viel Strom. Es kann bei Temperaturen von -10 °C bis 55 °C betrieben werden und ist für eine Lebensdauer von 2–3 Jahren oder 1 Million Öffnungs-/Schließzyklen ausgelegt.

Produktparameter:

Betriebsdruck: 0,1 MPa bis 0,7 MPa

Betriebsmedium: Saubere, entfettete und entfeuchtete Luft

Betriebsspannung: 24 V DC, 220 V AC, 110 VAC

Betriebsstrom: 800 mA / 60 mA

Betriebsumgebung: Temperatur -10 °C bis 55 °C, relative Luftfeuchtigkeit nicht mehr als 85 %

Lebensdauer: 2–3 Jahre oder 1 Million Ein-/Ausschaltzyklen

Reaktionszeit beim Öffnen: < 0,03 s (bei 85 % der Nennspannung)

Isolationswiderstand: > 1 MΩ

Spannungsfestigkeit: Die Magnetspule hält einer Spannung von 250 V bei 50 Hz 1 Minute lang ohne Ausfall stand

Vibrationstest: Hält Vibrationen bei einer Frequenz von 20 Hz und einer vollen Amplitude von 2 mm 30 Minuten lang stand

Membranlebensdauer: ≥1 Million Zyklen

Anforderungen an das Aussehen: Die Oberfläche des Ventilkörpers sollte frei von sichtbaren Schäden wie abblätternder Farbe, Kratzern oder Graten sein

Installation und Wartung

Das DMF-Z-Impulsventil ist ein rechtwinkliges Ventil mit einem 90-Grad-Winkel zwischen Einlass und Auslass. Es eignet sich für die Installation und Verbindung zwischen Luftspeichertanks und Staubsammelblasrohren, sorgt für einen gleichmäßigen Luftstrom und sorgt für einen pulsierenden Reinigungsluftstrom, der den Spezifikationen entspricht.

Elektromagnetische Impulsventile stellen hohe Anforderungen an die Medienreinheit; Partikelhaltige Medien sind nicht für den Einsatz geeignet und eventuelle Verunreinigungen müssen zunächst herausgefiltert werden. Darüber hinaus sind viskose Medien nicht für den Einsatz geeignet.
