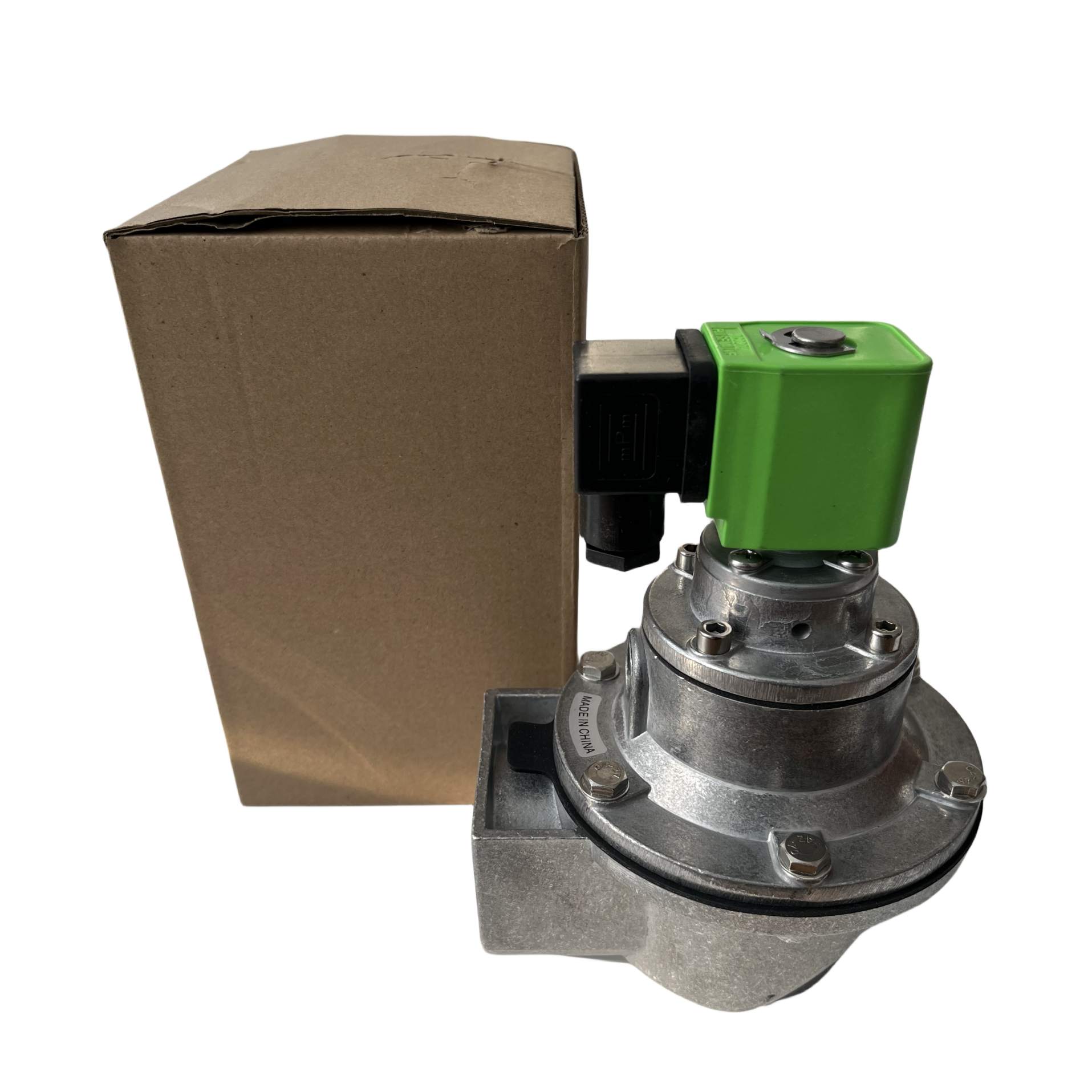

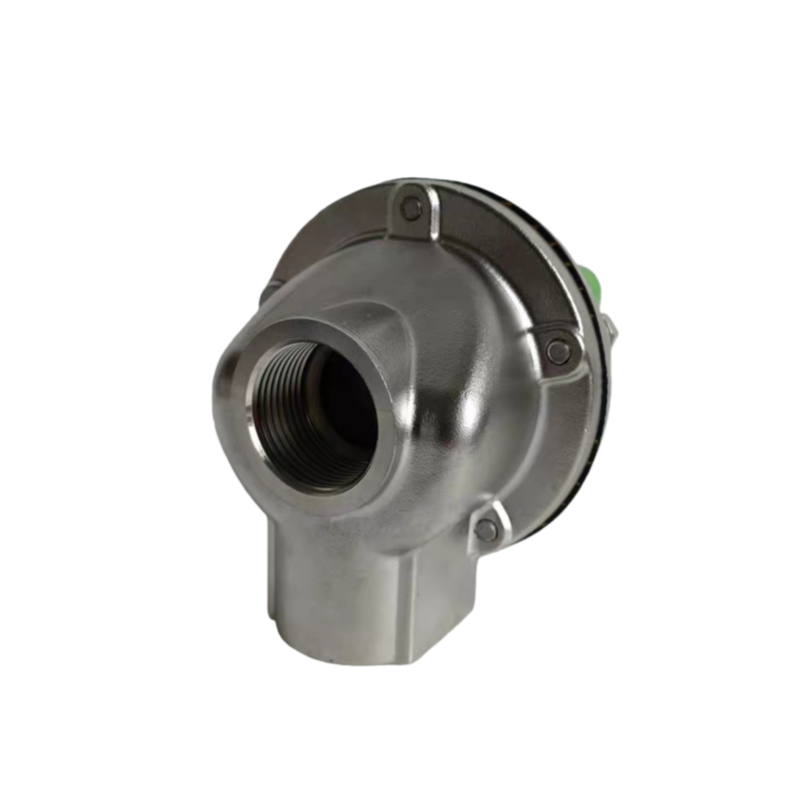

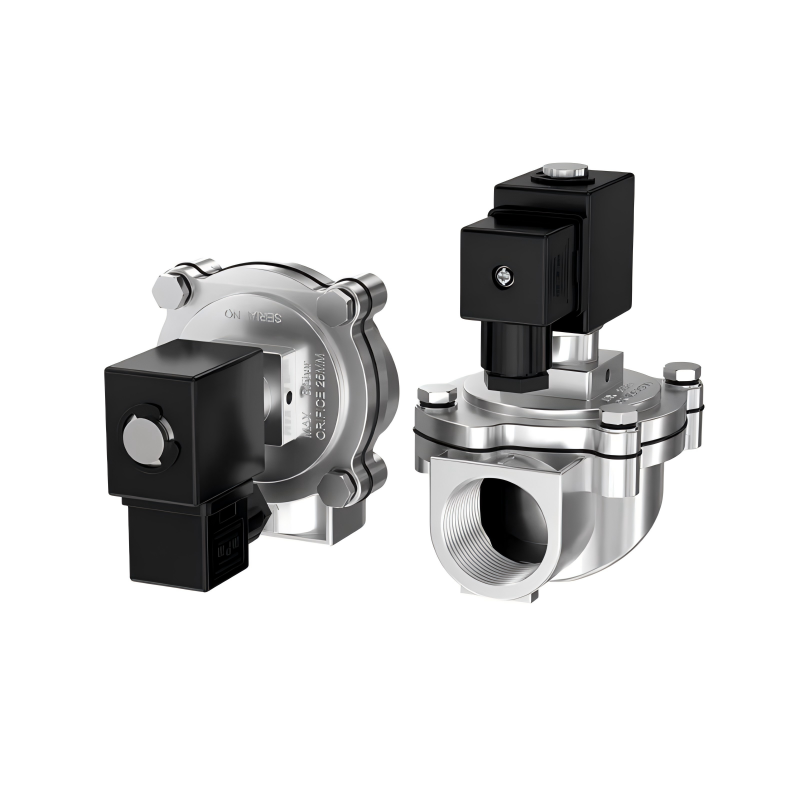

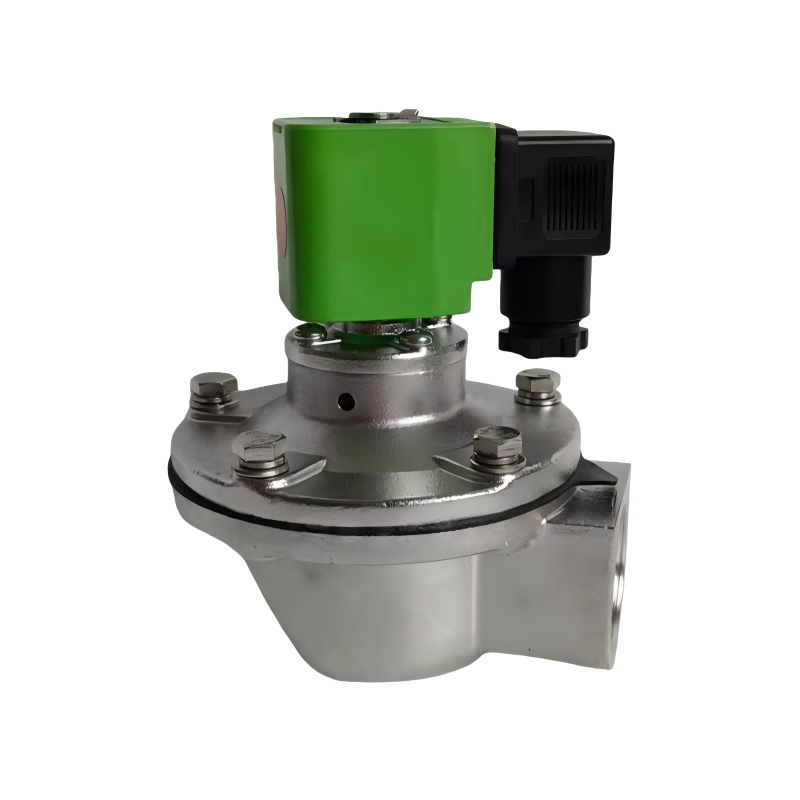

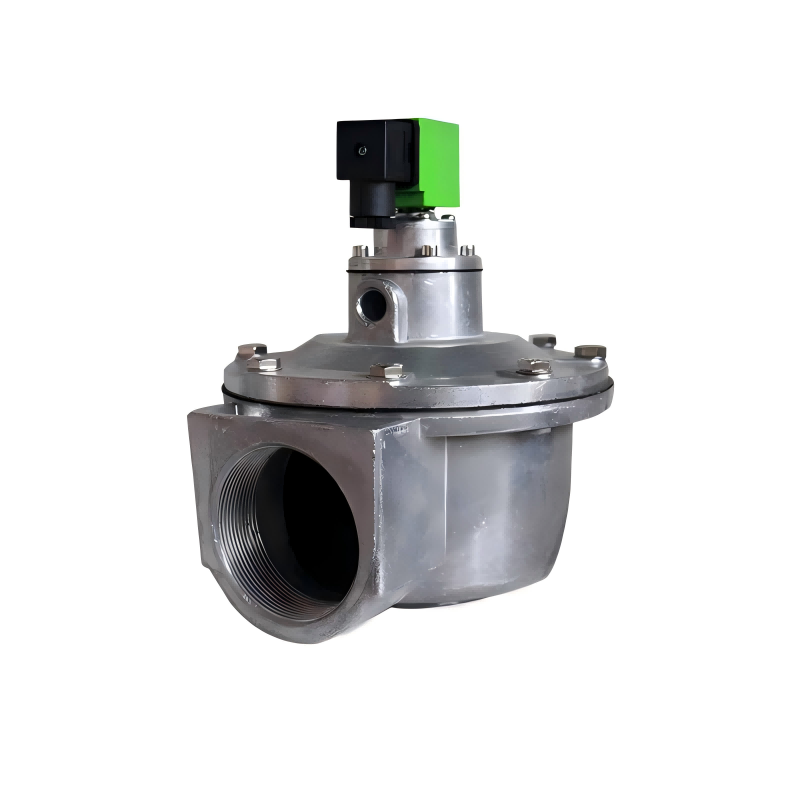

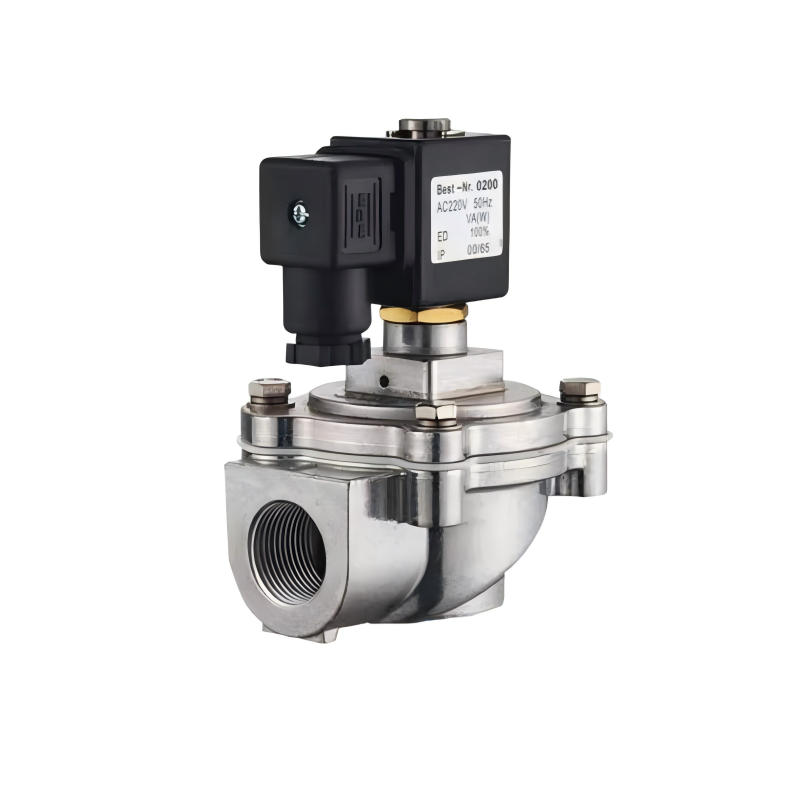

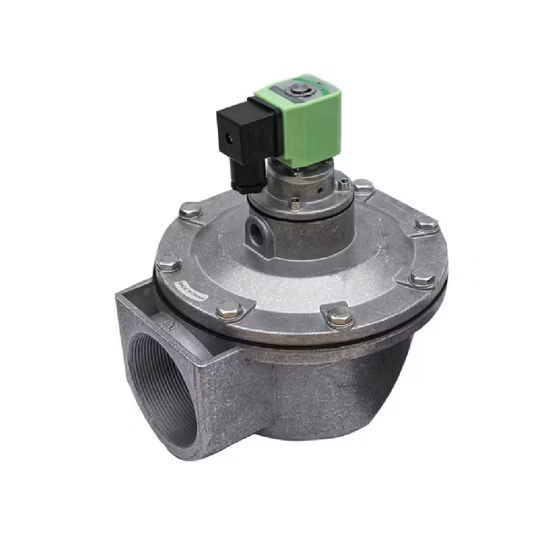

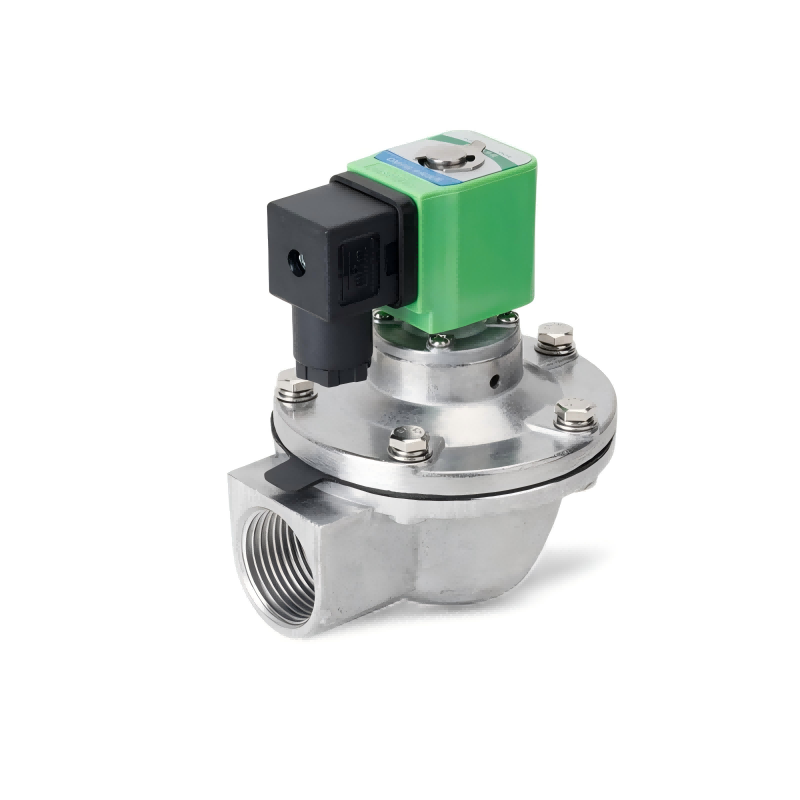

DMF-Z-Impulsventil

Das rechtwinklige elektromagnetische Impulsventil DMF-Z ist ein spezielles Magnetventil, das speziell für den Einsatz mit Schlauchbeutel-Staubabscheidern entwickelt wurde. Es dient als Druckluftschalter für das Pulse-Jet-Reinigungssystem in Pulse-Jet-Schlauchfilter-Entstaubungsanlagen. Gesteuert durch Ausgangssignale des Pulse-Jet-Steuergeräts führt es nacheinander Reihe für Reihe (oder Kammer für Kammer) eine Pulse-Jet-Reinigung an Filterbeuteln durch. Dadurch bleibt der Widerstand des Staubabscheiders innerhalb eines voreingestellten Bereichs, wodurch seine Verarbeitungskapazität und Staubsammeleffizienz sichergestellt werden und gleichzeitig das Ziel erreicht wird, Staub von den Filterbeuteln abzuschütteln.

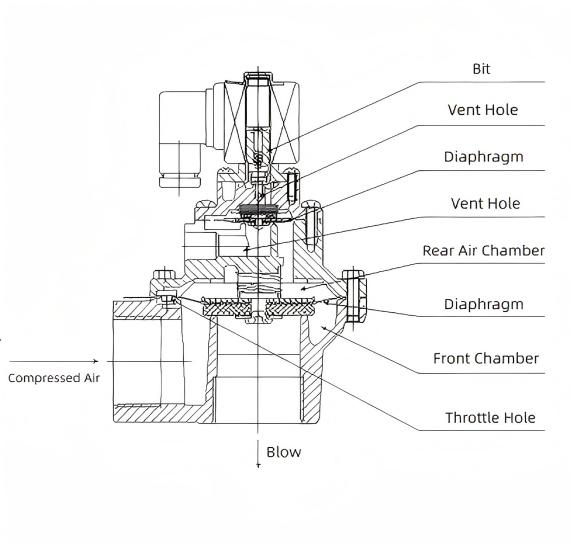

Schematisches Diagramm

Strukturelle Merkmale

Der Ventilkörper und die Abdeckung des rechtwinkligen elektromagnetischen Impulsventils DMF-Z sind aus einer Aluminiumdruckgusslegierung gefertigt. Nach der Oberflächenbehandlung weisen sie eine hervorragende Korrosionsbeständigkeit auf. Die Membran und die Dichtung werden nach neuen Verfahren vulkanisiert und zusammengesetzt. Der elektromagnetische Pilotkopf besteht aus magnetischen Materialien und magnetischen Abschirmmaterialien aus Edelstahl. Federn und Befestigungselemente sind alle aus Edelstahl gefertigt. Das Verbindungsrohr des Luftverteilers (Luftkammer) und das Blasrohr des Staubsammlers werden jeweils in den Ventileinlass und -auslass eingeführt. Durch Anziehen der Überwurfmuttern werden beide Enden abgedichtet. Ventile sind in drei Spezifikationen – 20, 25 und 40S – zur Auswahl in Pulse-Jet-Schlauchfiltern mit unterschiedlichen Luftbehandlungs- (Reinigungs-)Kapazitäten erhältlich. Der Ventilkörper und die Abdeckung sind für eine hohe Dichte aus Druckguss gefertigt und mit einer transparenten Lackbeschichtung versehen, die die Korrosionsbeständigkeit erhöht. Die Membrandichtung besteht aus einem Metall-Gummi-Verbundstoff für hervorragende Steifigkeit und leckagefreie Leistung. Der elektromagnetische Pilotkopf liefert eine starke magnetische Anziehungskraft mit reaktionsschnellem und zuverlässigem Betrieb. Das Ventil weist eine hervorragende Öffnungsleistung auf und öffnet zuverlässig bei 85 % der Nennspannung. Darüber hinaus weist es eine hervorragende Schließleistung auf und dichtet zuverlässig bei einem Luftdruck von 0,15 MPa ab.

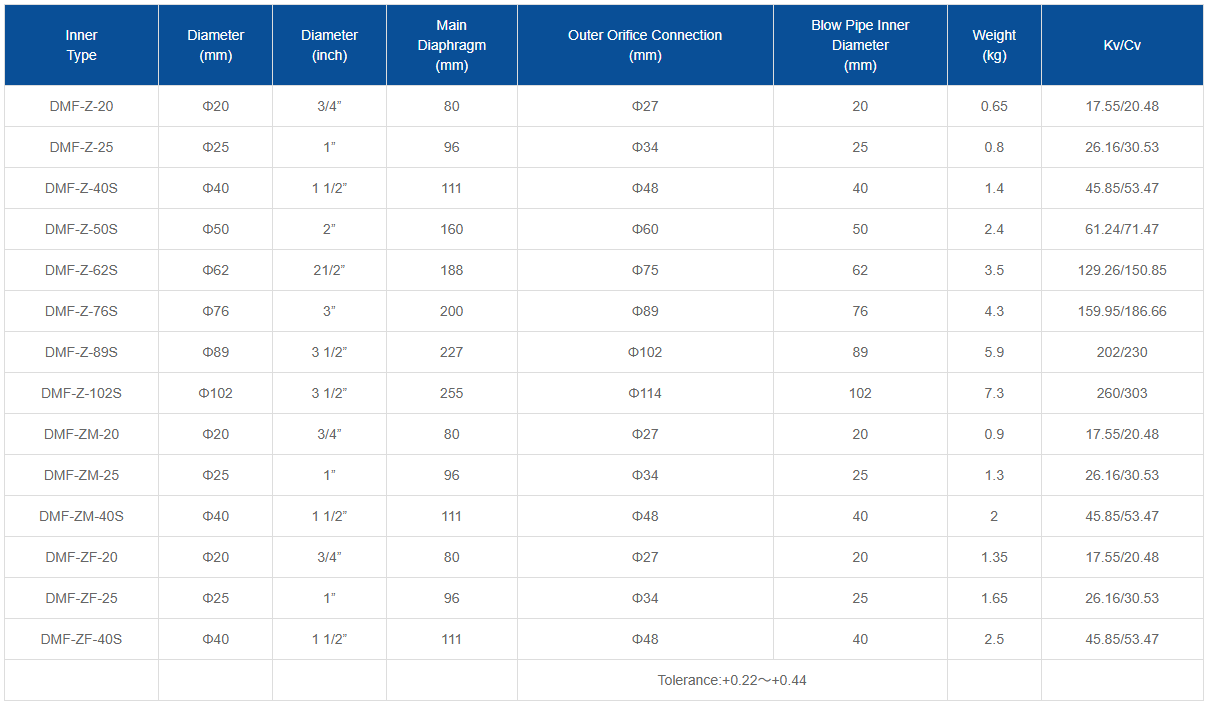

Parameter

Funktionsprinzip

Die Membran unterteilt das elektromagnetische Impulsventil in eine vordere und eine hintere Kammer. Wenn Druckluft durch das Drosselloch in die hintere Kammer geleitet wird, zwingt der Druck in der hinteren Kammer die Membran, den Ventilauslass abzudichten, wodurch das elektromagnetische Impulsventil in den „geschlossenen“ Zustand versetzt wird. Wenn das elektrische Signal vom Impulsstrahlregler aufhört, wird der Anker des Magnetventils zurückgesetzt. Die Entlüftung der hinteren Kammer schließt sich und der erhöhte Druck in der hinteren Kammer zwingt die Membran, den Ventilauslass abzudichten, wodurch das Magnetventil wieder in den „geschlossenen“ Zustand zurückkehrt. Das elektromagnetische Impulsventil steuert das Öffnen und Schließen der Entlastungsöffnung des Ventilkörpers über elektrische Signale. Während der Ventilentlastung wird das unter Druck stehende Gas in der hinteren Kammer abgelassen, während das unter Druck stehende Gas in der vorderen Kammer durch den Vakuumanschluss der Membran gedrosselt wird, wodurch die Membran angehoben wird, um den Impulsblasvorgang einzuleiten. Wenn der Ventilkörper nicht mehr entlastet wird, füllt Druckgas durch die Dämpfungsöffnung schnell die hintere Kammer. Aufgrund der unterschiedlichen krafttragenden Flächen auf beiden Seiten der Membran gegen den Ventilkörper wird die Gaskraft in der hinteren Kammer dominant. Dadurch wird die Membran zuverlässig über der Auslassöffnung des Ventils geschlossen und der Auslass des Impulsventils gestoppt.

Anwendungsbereiche

Sektor für Staubentfernungsgeräte

Baghouse-Staubsammler: Als Kernkomponente des Pulse-Jet-Reinigungssystems werden diese Einheiten von Pulse-Jet-Controllern gesteuert, um nacheinander Druckluft in Filterbeutel zu blasen und so den Widerstand des Staubsammlers innerhalb voreingestellter Grenzen zu halten. Dadurch wird eine gleichbleibende Verarbeitungskapazität und Staubsammeleffizienz gewährleistet, weshalb sie häufig zur Staubkontrolle im Bergbau, in der Baustoffindustrie, in der Metallurgie und in der chemischen Industrie eingesetzt werden.

Air-Box-Pulsstaubabscheider: Bestimmte rechtwinklige DMF-Z-Impulsventile können in die Pulsstrahlsysteme von Airbox-Pulsstaubabscheidern integriert werden und arbeiten mit der Airbox-Struktur zusammen, um eine effiziente Staubentfernung zu erreichen.

Luftreinigungsfeld

Industrielle Luftreinigungsgeräte: Zur Steuerung des Luftstroms, zur Entfernung von Staub von Filteroberflächen, zur Verbesserung der Reinigungseffizienz und zur Verlängerung der Filterlebensdauer. Geeignet für Branchen mit strengen Anforderungen an die Luftreinheit, wie z. B. Elektronik, Pharmazie und Lebensmittelverarbeitung.

Kommerzielle Luftreinigungssysteme: In Luftreinigungsgeräten für Einkaufszentren, Hotels, Bürogebäude und ähnliche Einrichtungen tragen DMF-Z-Impulsventile dazu bei, eine effiziente Luftfiltration und -reinigung zu erreichen.

Chemische Industrie

Gastrennung und -reinigung: Wird in Gastrennungsanlagen während der chemischen Produktion verwendet, um Gasfluss und -druck präzise zu steuern und so Stabilität und Effizienz im Trennprozess sicherzustellen.

Reaktorgaskontrolle: In chemischen Reaktoren reguliert es den Gaseinlass/-auslass und den Druck, um stabile Reaktionsbedingungen aufrechtzuerhalten und so die Reaktionsqualität und -sicherheit zu verbessern.

Energiesektor

Wärmekraftwerke: Steuert den Fluss von Verbrennungsgasen und Dampf, um Verbrennungsprozesse zu optimieren, die Energieeffizienz zu verbessern und Schadstoffemissionen zu reduzieren.

Gasreinigungssysteme: Verwalten die Entfernung von Staub und Partikeln während der Gasreinigung, um die Gasqualität sicherzustellen und die Umweltverschmutzung zu minimieren.

Staubrückgewinnungssysteme

Wird zur Regulierung von Gasfluss, -druck und -temperatur für eine effiziente Staubrückgewinnung und -wiederverwendung verwendet, wodurch die Abgasverschmutzung minimiert wird. Anwendbar in Staubrückgewinnungsstufen in der Zement-, Keramik-, Glas- und verwandten Industrie.

Flüssigkeitskontrollsysteme

Nutzen Sie elektromagnetische Kraft, um den Flüssigkeitszu- und -abfluss in der industriellen Produktion präzise zu regulieren. Wird in Flüssigkeitstransfer- und Dosiersystemen für die Chemie-, Pharma-, Lebensmittelverarbeitungs- und ähnliche Industrien verwendet.
