Optipow 135 Kolbenimpulsventil

Kolbenimpulsventil Optipow135: membranloses Design, lange Lebensdauer, kompakte Installation, ideal für industrielle Staubreinigungs- und Filtersysteme.

Modell:Optipow135

Anfrage absenden

Produktbeschreibung

Produktbeschreibung:

Das Kolbenimpulsventil Optipow135 ist ein eingebettetes elektromagnetisches Impulskolbenventil der neuen Generation, das auf der Grundlage des elektromagnetischen Impulsventils und Kolbenmechanismus vom Membrantyp entwickelt wurde. Dadurch arbeiten Impulsdüsen wesentlich besser, sie nehmen nicht viel Platz ein und die Konstruktion des Düsensystems wird einfacher.

Die Arbeitskammer des Optipow135 unterscheidet sich von herkömmlichen Membranventilen dadurch, dass sie keine anfälligen Teile wie Gummimembranen und Druckfedern enthält. Stattdessen wird ein Kolben aus hochfesten Materialien verwendet, wodurch das elektromagnetische Impulskolbenventil viel länger hält.

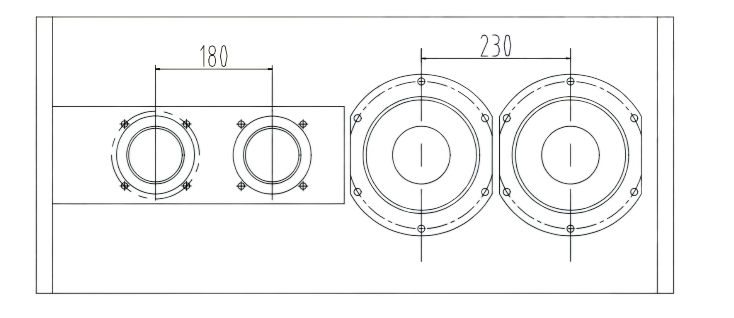

Vergleich der Installationsabstände zwischen dem Optipow135 und Standard-Membranimpulsventilen derselben Spezifikation

Abbildung 1

Hinweis: Der Installationsabstand beträgt sowohl beim Optipow105 als auch beim Optipow135 180 mm (mindestens 160 mm).

Produktparameter:

Spezifikationsartikel	Details
Modell Nr.	OPTIPOW 135
Ventilstruktur	Kolbenstruktur
Stromversorgung	Magnetventil
Verwendung	Staubreinigung
Standard	LÄRM
Anwendung	Industrielle Nutzung
Verwendet für	Staubfilter
Warenzeichen	OPTIPOW
Spezifikation	4"
Bestimmen Sie den statischen Druck	15 bar (1500 kPa)
Auslegungstemperatur	100 °C
Betriebsdruck	< 6 bar
Betriebsdruckschwankung	3 bar unbegrenzte Nr
Betriebstemperatur	50 °C

Installationsanweisungen

① Füllen Sie die Gewinde zum Festziehen und Abdichten mit PTFE-Band oder Gewindedichtmittel. Die Passfläche des Luftverteilers muss flach sein. Stellen Sie sicher, dass die Kontaktfläche flach, gerade und glatt ist, um die Dichtleistung zu gewährleisten.

② Installieren Sie einen Filter und Druckregler am Einlassrohr des Luftverteilers und ein Ablassventil an der Unterseite des Luftverteilers, um sicherzustellen, dass sich kein Wasser im Verteiler ansammelt und die Druckluft trocken und sauber ist.

③ Die Endfläche für den Einbau des Lufttanks muss gemäß dem Bearbeitungsschema des Lufttanks bearbeitet werden. Halten Sie die Sauberkeitsanforderungen für die Installationsfläche des Lufttanks strikt ein.

④ Stellen Sie vor der Installation des Ventils sicher, dass die Innen- und Außenseite des Lufttanks und des Blasrohrs sauber und frei von Schmutzpartikeln sind.

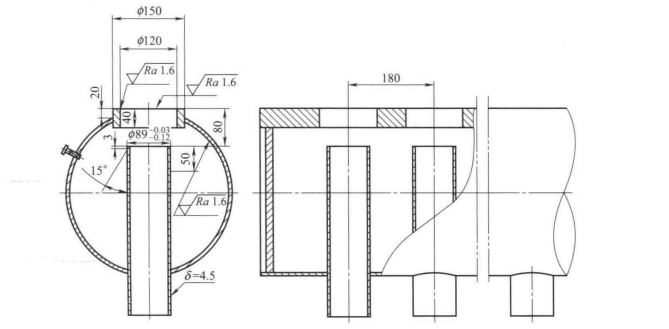

⑤ Siehe Abbildung 2 für das Bearbeitungsschema des Luftverteileranschlusses.
