RCA3D2 Pilotventil

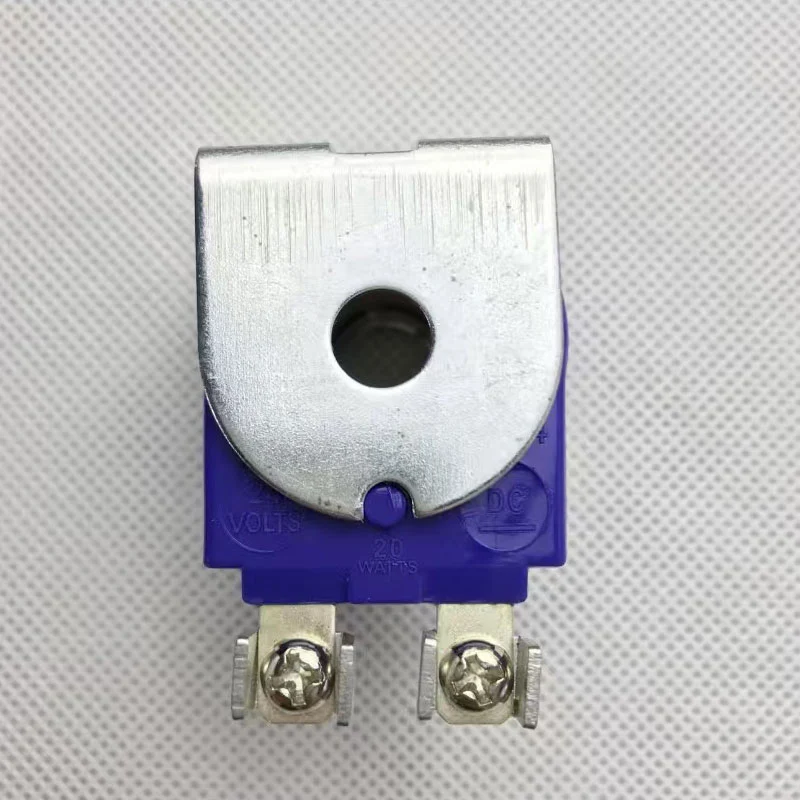

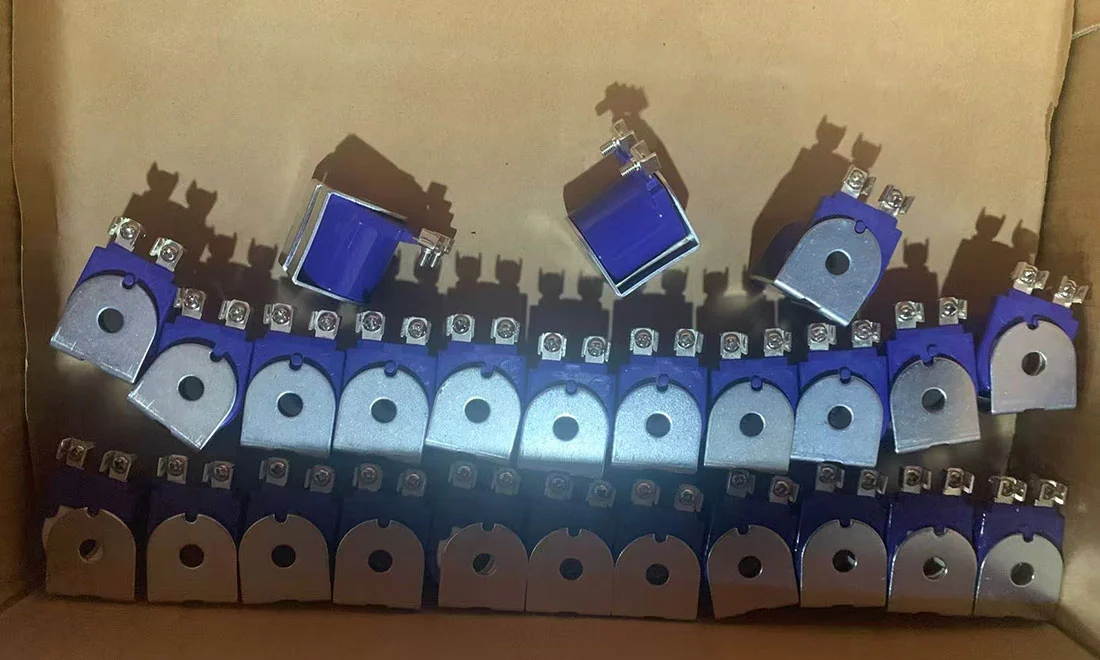

Das RCA3D2 -Pilotventil ist auch als Magnetspule der Q -Serie bekannt.

Anfrage absenden

Produktbeschreibung

Anwendungsbereich

Das RCA3D2 -Pilotventil ist für alle pneumatischen Kontrollpulsventile von Goyen geeignet und mit verschiedenen Impulsstaubentfernungssystemen in Goyen -Umgebungen kompatibel. Dies stellt sicher, dass es unter harten Bedingungen stabil funktionieren kann.

RCA3D2 Pilotventil -Installationsanweisungen

1. Anforderungen an die Installationsloch: Drill -Installationslöcher mit einem Durchmesser von 19,3 bis 19,4 mm auf der Installationsplatte des Pilotventils.

2. Dicke der Installationsplatte: Die Dicke der Stahlplatte der Installation muss 1,5 mm überschreiten, um die Installationsstärke zu gewährleisten.

3. Versiegelung und Baugruppe:

A. Stellen Sie vor dem Festziehen der Muttern sicher, dass der O-Ring ordnungsgemäß installiert ist, um die Versiegelungsleistung zu gewährleisten.

B. Es wird empfohlen, die elektromagnetische Spule am Pilotventil zusammenzustellen, bevor das Pilotventil installiert wird, um die Installationseffizienz zu verbessern.

4. Spannungsanforderungen: Um den normalen Betrieb des Impulsventils sicherzustellen, muss die Eingangsspannung des Magnetventils im Bereich von -10% bis +15% der Spulenspannung gehalten werden.

RCA3D2 Pilotventilmaterialspezifikationen

Teile	Material
Ventilkörper	Stanze Aluminiumlegierung
Schiebenstange	304 Edelstahl
Anker	430fr Edelstahl
Dichtungsring	Nitril (Nitril -Gummi)
Nuss	Verzinkter Kohlenstoffstahl
Schrauben	302 Edelstahl
Klemme	Kohlenstoffstahl (mechanisch gepresst)

Betriebsparameter

• Empfohlene Pulsbreite: 50–500 ms

• Empfohlener Pulsintervall: 1 Minute oder mehr

Produktleistungsparameter

Leistungsindikatoren	Parameterdetails
Flusskoeffizient	CV ＝ 0,32
Maximaler Arbeitsdruck	860 kPa
Mindestarbeitsdruck	0 kPa
Mindestarbeitstemperatur	-40 ℃
Maximale Arbeitstemperatur	82 ℃
Anwendbares Gas	Mittlerer Luft oder inerter Gas

Produktbestellmodelldetails

Modellportgröße	Fadenstyp	Abgasanschlussgröße
RCA3D0	1/8 ”npt	3,2 mm
RCA3D1	1/8 "BSPP	3,2 mm

Betriebsparameter

Modellspezifikationen: Siehe die K-Parameter im elektromagnetischen Spulendatenblatt vom Q-Typ und wählen Sie das spezifische Modell basierend auf den Spannungsanforderungen aus.

Beispiel:

• RCA3D0 - 300 = 1/8 "NPT -Einlassanschluss, Spannung 200/240 VAC, mit DIN -Terminalblock.

• RCA3D1 - 336 = 1/8 "BSPP -Einlassanschluss, Spannung 24VDC, mit Schraubenklemmenkabel (geeignet für elektromagnetische Montageboxen).

Wartungsteile

• K0380: Beinhaltet Nitril-O-Ring-Dichtungen, Anker, Federn und Pushrod-Baugruppe.

• K0384: Beinhaltet Viton -Materialdichtungen und alle Komponenten aus K0380.

• Gewicht: RCA3D0, RCA3D1 (ohne Spule) beträgt 0,174 kg
